HEIDENHAIN TNC 620 123
4.3 Str
u
tt
ur
azione dei pr
ogr
ammi
4.3 Strutturazione dei programmi
Definizione, possibilità di inserimento
Il TNC dà la possibilità di commentare il programma di lavorazione con
brevi blocchi di strutturazione. I blocchi di strutturazione sono brevi
testi (max. 37 caratteri) che rappresentano commenti o titoli per le
successive righe del programma.
Blocchi di strutturazione razionali aumentano la facilità di orientamento
e di comprensione di programmi lunghi e complessi.
Questo facilita in particolare la modifica del programma in un secondo
tempo. I blocchi di strutturazione possono essere inseriti nel
programma in un punto qualsiasi. Possono anche essere
rappresentati, elaborati o completati in una finestra propria.
I punti di strutturazione inseriti vengono gestiti dal TNC in un file
separato (estensione .SEC.DEP). In questo modo si aumenta la
velocità di navigazione nella finestra di strutturazione.

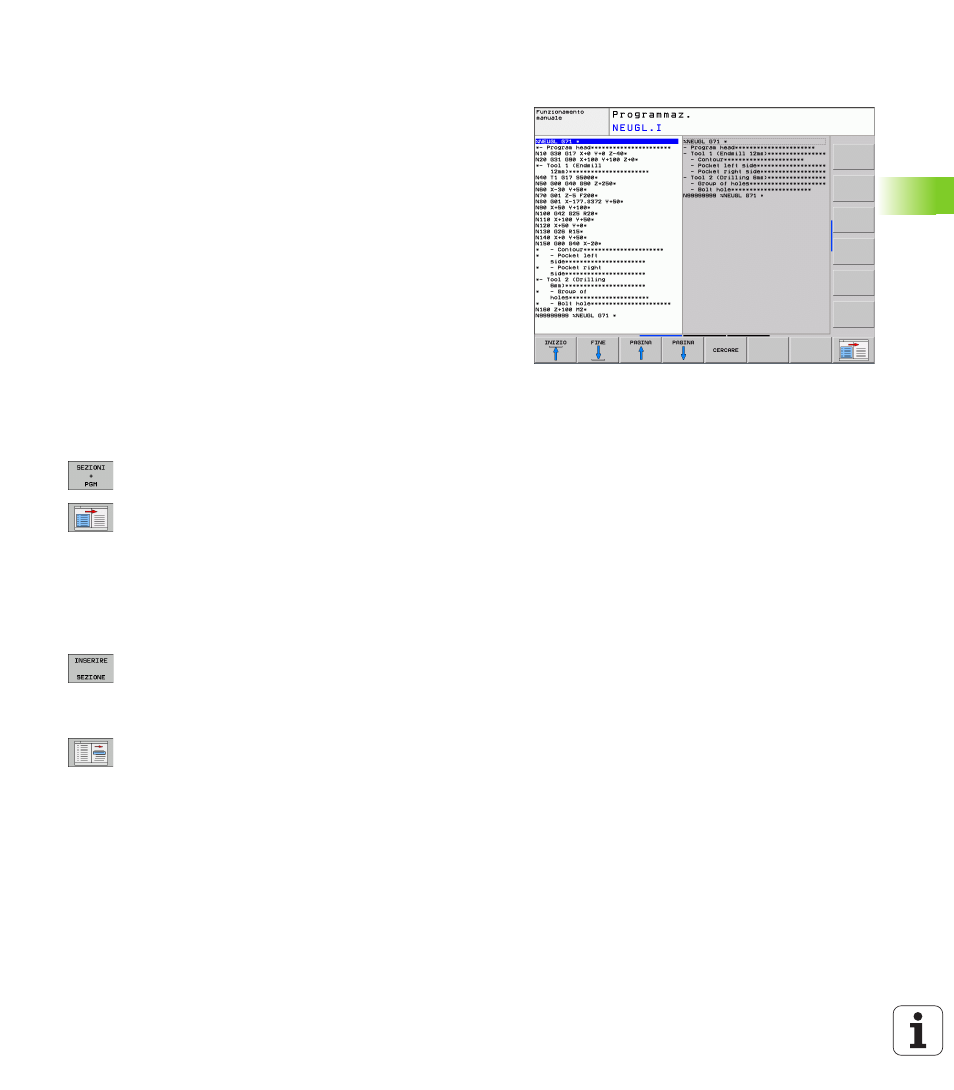

Visualizzazione finestra di
strutturazione/cambio della finestra attiva
U Visualizzazione finestra di ordinamento: selezionare la
ripartizione dello schermo SEZIONI PGM
U Cambio della finestra attiva: premere il softkey
"Cambio finestra"
Inserimento di un blocco di strutturazione nella
finestra di programma (a sinistra)
U Selezionare il blocco alla fine del quale si desidera inserire il blocco
di strutturazione
U Premere il softkey INSERIRE STRUTTUR. o il tasto *
sulla tastiera ASCII
U Inserire il testo di strutturazione tramite la tastiera
alfanumerica
U Event. modificare la profondità di strutturazione con il
softkey
Selezione di blocchi nella finestra di
strutturazione
Saltando da un blocco all'altro nella finestra di strutturazione, il TNC
visualizza contemporaneamente i blocchi nella finestra di programma.
In questo modo si possono saltare ampie parti di programma.
