190 Programmazione: programmazione profili
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

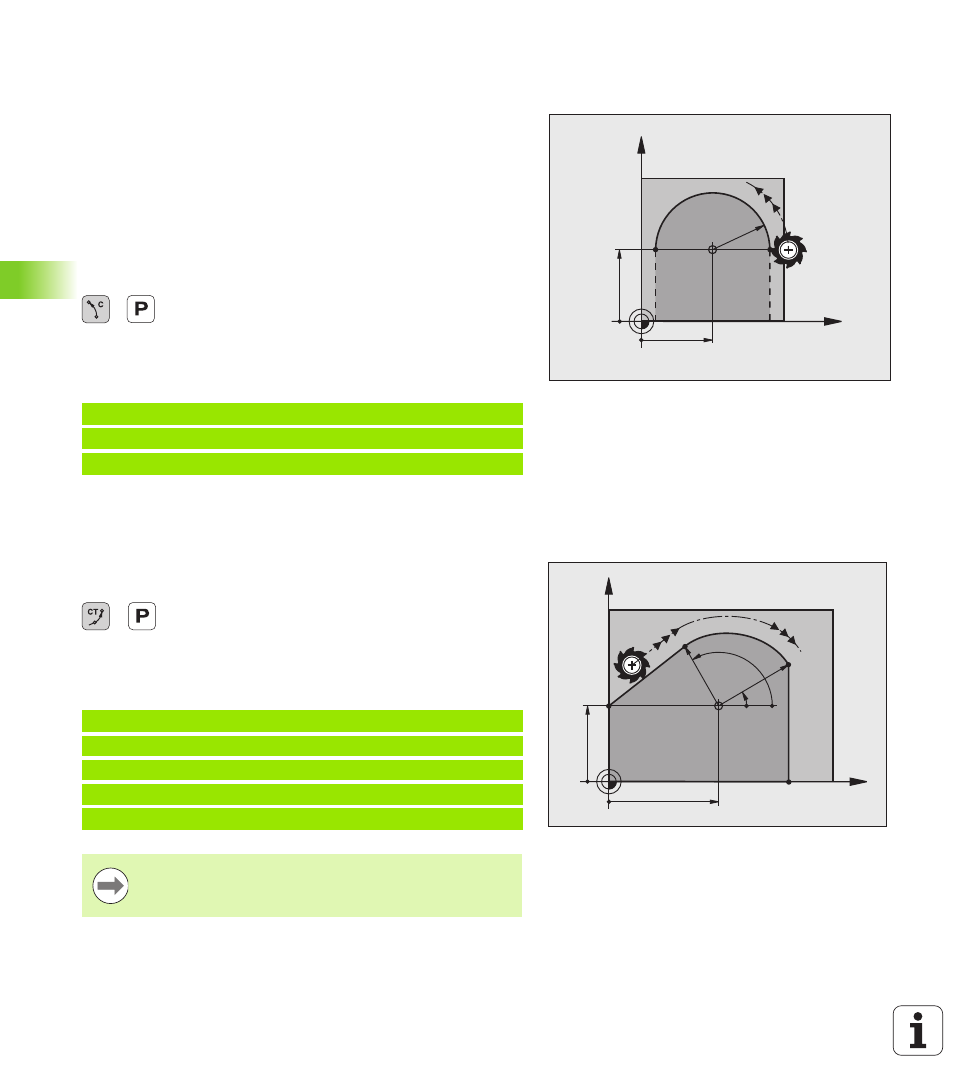

Traiettoria circolare G12/G13/G15 intorno al
polo I, J
Il raggio delle coordinate polari R è contemporaneamente raggio
dell’arco di cerchio. R è definito dalla distanza del punto di partenza dal
polo I, J. L'ultima posizione dell'utensile programmata prima della
traiettoria circolare corrisponde al suo punto di partenza.
Senso di rotazione
„ In senso orario: G12
„ In senso antiorario: G13
„ Senza indicazione del senso di rotazione: G15. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
U Coordinate polari angolo H : posizione angolare del
punto finale della traiettoria circolare tra -99999,9999°
e +99999,9999°
U Senso di rotazione DR
Blocchi esemplificativi NC
Traiettoria circolare G16 con raccordo
tangenziale
L'utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all'elemento di profilo precedente.
U Coordinate polari raggio R : inserire la distanza del
punto finale dell'arco dal polo I, J
U Coordinate polari angolo H : posizione angolare del
punto finale della traiettoria circolare
Blocchi esemplificativi NC
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
X
Y
40
35
CC
30°
120°
R30 R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Il polo non è il centro della circonferenza!
