330 Programmazione: lavorazione a più assi
1
1
.2 F
u
nzione PLANE: r
o
tazione del piano di la
v
o
ro
(opzione sof
tw
a
re
1)
Esempio di una macchina con tavola rotante C e tavola rotante A.
Funzione programmata: PLANE SPATIAL SPA+0 SPB+45 SPC+0
Selezione del tipo di conversione (immissione opzionale)
Per le macchine dotate di tavola rotante C, è disponibile una funzione
con cui è possibile definire il tipo di conversione:

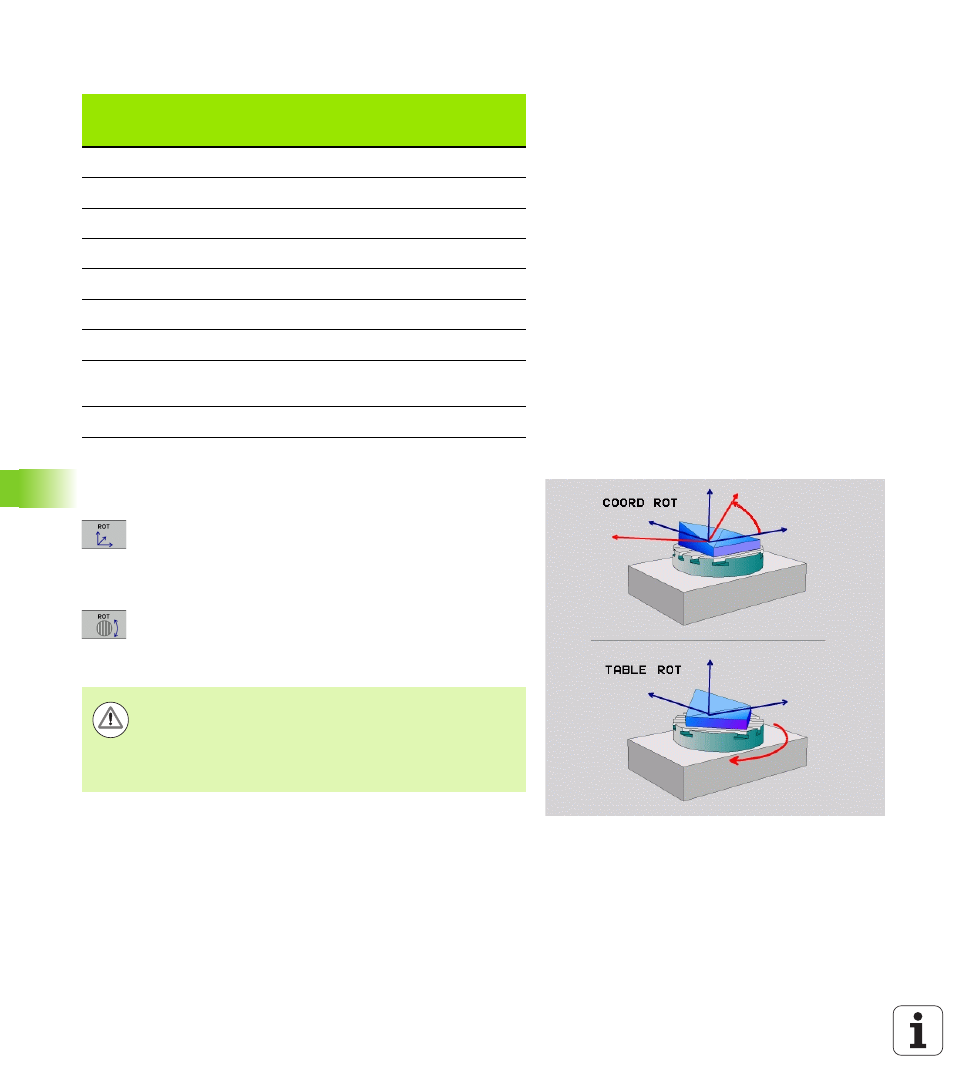

U COORD ROT stabilisce che la funzione PLANE deve
ruotare solo il sistema di coordinate sull'angolo di
rotazione definito. La tavola rotante non si muove, la
compensazione della rotazione avviene su base
matematica
U TABLE ROT stabilisce che la funzione PLANE deve
posizionare la tavola rotante sull'angolo di rotazione
definito. La compensazione avviene attraverso una
rotazione del pezzo
Finecorsa
Posizione di
partenza
SEQ
Posizione
dell’asse
risultante
Nessuno A+0, C+0 Non progr. A+45, C+90
Nessuno A+0, C+0 + A+45, C+90
Nessuno A+0, C+0 – A–45, C–90
Nessuno A+0, C–105 Non progr. A–45, C–90
Nessuno A+0, C–105 + A+45, C+90
Nessuno A+0, C–105 – A–45, C–90
–90 < A < +10 A+0, C+0 Non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Messaggio di
errore
Nessuno A+0, C–135 + A+45, C+90
Se si impiega la funzione PLANE AXIAL le funzioni COORD ROT
e TABLE ROT sono inattive.
Se si impiega la funzione TABLE ROT in collegamento con
una rotazione base e angolo di orientamento 0, il TNC
orienta la tavola sull'angolo definito nella rotazione base.
