Test grafico
ed esecuzione d
e
l
programma
UNIT

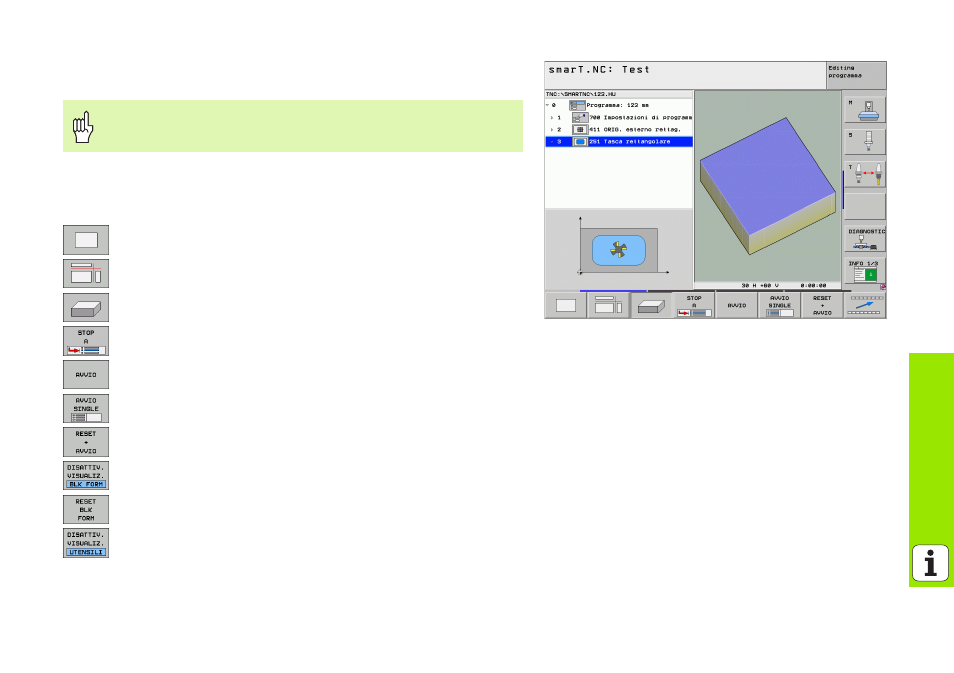

Test grafico e grafica di esecuzione programma
Nei modi operativi secondari Prova programma ed Esecuzione
programma il TNC può rappresentare graficamente una lavorazione.
Tramite softkey si possono selezionare le seguenti funzioni:
 Vista dall'alto
 Rappresentazione su 3 piani
 Rappresentazione 3D
 Esecuzione Prova programma fino ad un determinato blocco
 Prova dell'intero programma
 Prova del programma unit per unit
 Reset del pezzo grezzo e prova dell'intero programma
 Visualizzazione/mascheramento del contorno del pezzo
grezzo
 Reset del pezzo grezzo
 Visualizzazione/mascheramento dell'utensile
Selezionare la ripartizione dello schermo GRAFICA oppure
PROGRAMMA+GRAFICA!
