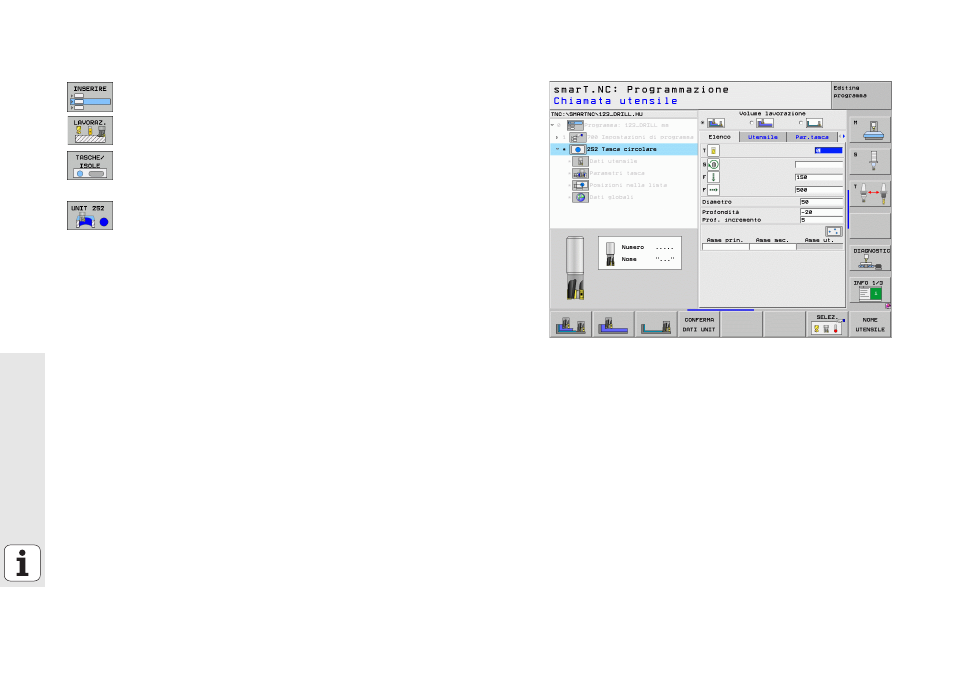

Definizione tasca circolare
 Inserire la fase di lavorazione: premere il
softkey INSERIRE
 Inserire la lavorazione
 Inserire la lavorazione di tasche: premere il softkey TASCHE/
ISOLE, il TNC visualizza un livello softkey con le fresature
disponibili
 Selezionare la tasca circolare: premere il softkey UNIT 252,
il TNC visualizza la maschera per la lavorazione di tasche
circolari. Il tipo di lavorazione è sgrossatura e finitura
 Definire l'utensile: premere il softkey SELEZ., il TNC
visualizza in una finestra in primo piano il contenuto della
tabella utensili TOOL.T
 Spostare con i tasti freccia il campo chiaro sulla fresa a
candela e con il tasto ENT acquisirla nella maschera
 Inserire il numero di giri del mandrino e confermare con il
tasto ENT
 Inserire l'avanzamento in profondità e confermare con il
tasto ENT
 Inserire l'avanzamento di fresatura e confermare con il tasto
ENT
 Inserire il diametro della tasca circolare e confermarlo con il
tasto ENT
 Inserire profondità, profondità di accostamento e finitura
laterale e confermarle rispettivamente con il tasto ENT
 Inserire le coordinate del centro della tasca circolare in X e Y
e confermarle rispettivamente con il tasto ENT
 Salvare la maschera con il tasto END. La lavorazione della
tasca circolare è completamente definita
 Provare il programma creato ed eseguirlo come descritto in
precedenza
