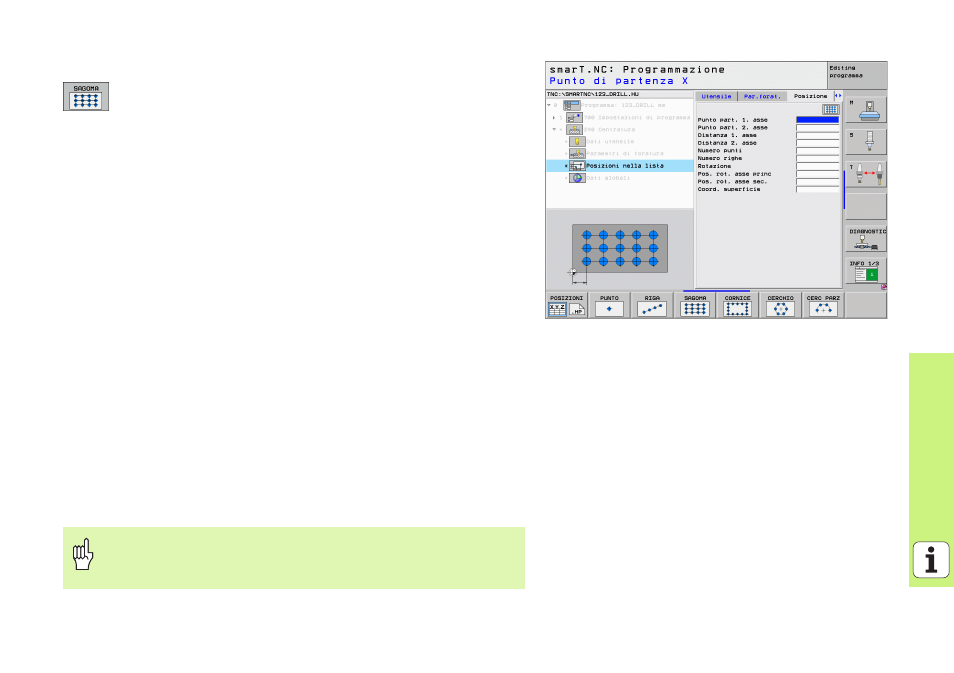

Sagoma diritta, ruotata o distorta
 Punto part. 1. asse : coordinata del punto di partenza della
sagoma 1 nell'asse principale del piano di lavoro
 Punto part. 2. asse : coordinata del punto di partenza della
sagoma 2 nell'asse secondario del piano di lavoro
 Distanza 1. asse : distanza delle posizioni di lavorazione
nell'asse principale del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
 Distanza 2. asse : distanza delle posizioni di lavorazione
nell'asse secondario del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
 Numero punti : numero totale di punti della sagoma
 Numero righe : numero totale di righe della sagoma
 Rotazione : angolo di rotazione con cui tutta la sagoma viene
ruotata intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo (ad es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo
 Pos. rot. asse princ : angolo di rotazione con cui
esclusivamente l'asse principale del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
 Pos. rot-. asse sec. : angolo di rotazione con cui
esclusivamente l'asse secondario:del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
 Coord. superficie : coordinata della superficie del pezzo
I parametri Pos. rot. asse princ e Pos. rot. asse sec.
agiscono in modo additivo rispetto a una Rotazione di tutta la
sagoma già eseguita.
