Definizione dei
profili

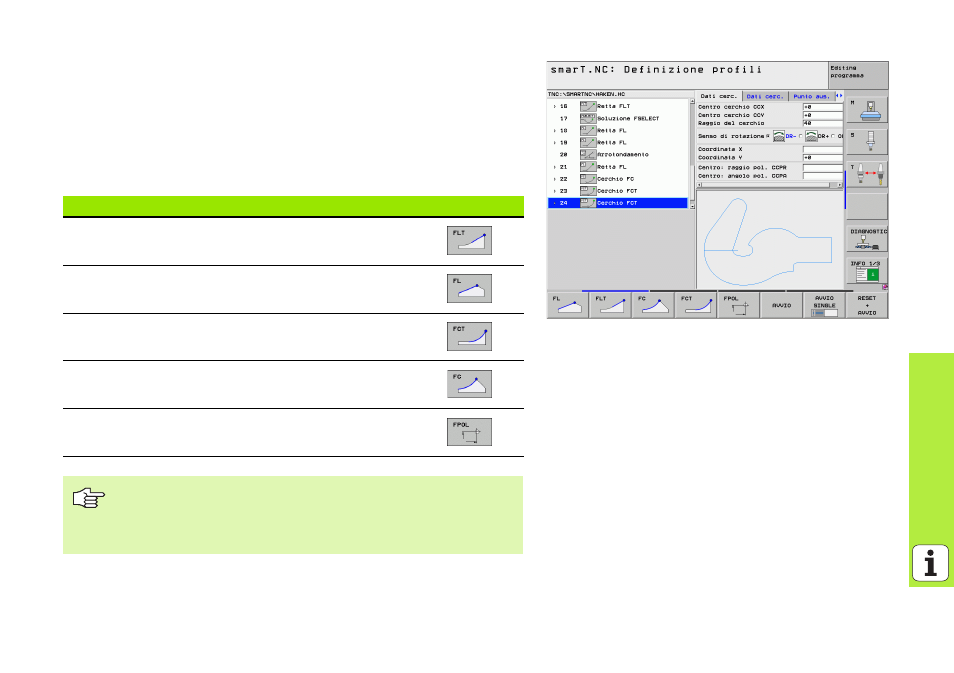

Programmazione libera dei profili FK
I disegni dei pezzi non a norma NC contengono spesso dati di coordinate
che non possono essere inseriti con i tasti funzione grigi.
Tali dati si programmano direttamente sul TNC con la funzione
"Programmazione libera dei profili FK". Il TNC calcola il profilo dalle
informazioni sul profilo indicate nella maschera. Sono disponibili le
funzioni riportate di seguito.
Funzione Softkey
Retta con raccordo tangenziale
Retta senza raccordo tangenziale
Arco di cerchio con raccordo tangenziale
Arco di cerchio senza raccordo tangenziale
Polo per programmazione dei profili FK
Si possono trovare informazioni sui possibili dati sul profilo
nel testo informativo che il TNC visualizza per ciascun campo
di immissione (vedere "Uso del mouse" a pagina 40). e nel
Manuale utente Dialogo con testo in chiaro.
