150
Definizione
delle po
sizi
oni di
lav
o
ra
zione

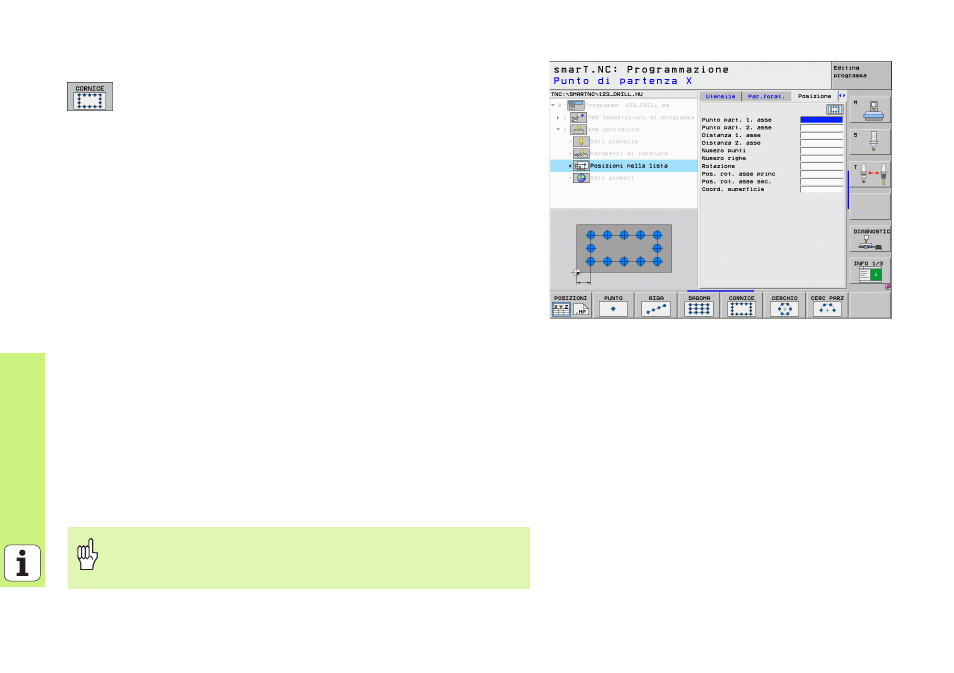

Riquadro diritto, ruotato o distorto
 Punto part. 1. asse : coordinata del punto di partenza del
riquadro 1 nell'asse principale del piano di lavoro
 Punto part. 2. asse : coordinata del punto di partenza del
riquadro 2 nell'asse secondario del piano di lavoro
 Distanza 1. asse : distanza delle posizioni di lavorazione
nell'asse principale del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
 Distanza 2. asse : distanza delle posizioni di lavorazione
nell'asse secondario del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
 Numero righe : numero totale di righe del riquadro
 Numero punti : numero totale di punti del riquadro
 Rotazione : angolo di rotazione con cui tutto il riquadro viene
ruotato intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo (ad es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo
 Pos. rot. asse princ : angolo di rotazione con cui
esclusivamente l'asse principale del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
 Pos. rot. asse sec. : angolo di rotazione con cui
esclusivamente l'asse secondario:del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
 Coord. superficie : coordinata della superficie del pezzo
I parametri Pos. rot. asse princ e Pos. rot. asse sec.
agiscono in modo additivo rispetto a una Rotazione di tutto il
riquadro già eseguita.
