Gestione di file DXF (op
z
ione
software)

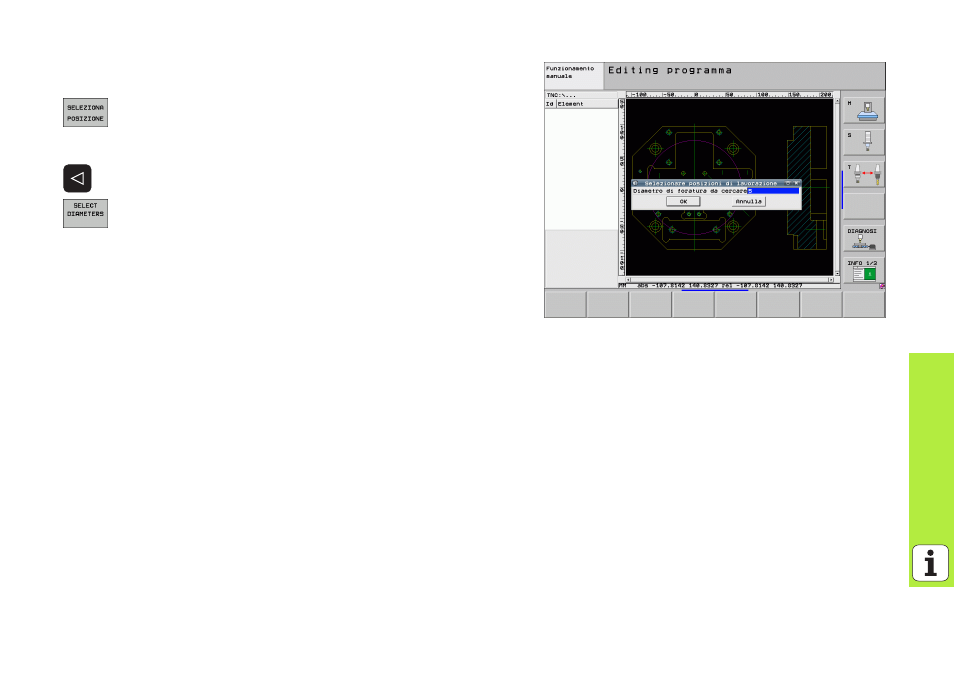

Selezione rapida di posizioni di foratura tramite immissione del
diametro
 Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella finestra
sinistra e la finestra destra è attiva per la selezione delle
posizioni
 Selezionare l'ultimo livello softkey
 Aprire il dialogo per l'immissione del diametro: il TNC
visualizza una finestra in primo piano in cui si può inserire un
diametro qualsiasi
 Inserire il diametro desiderato, confermare con il tasto ENT:
il TNC esamina il file DXF in base al diametro immesso e
visualizza quindi una finestra in cui è selezionato il diametro
più vicino al diametro immesso. È inoltre possibile filtrare
successivamente i fori in base alla loro dimensione
 Definire eventualmente le impostazioni dei filtri (vedere
"Impostazione dei filtri" a pagina199) e confermare con il
pulsante Applica: il TNC inserisce le posizioni selezionate
nella finestra sinistra (simbolo di punto)
 Se necessario, gli elementi già selezionati possono essere di
nuovo deselezionati, definendo nuovamente un'area, ma
tenendo anche premuto il tasto CTRL
