HEIDENHAIN iTNC 530 (340 49x-05) Pilot - Manuale (Pagina 111)

111
Definizione delle
la
vorazion
i

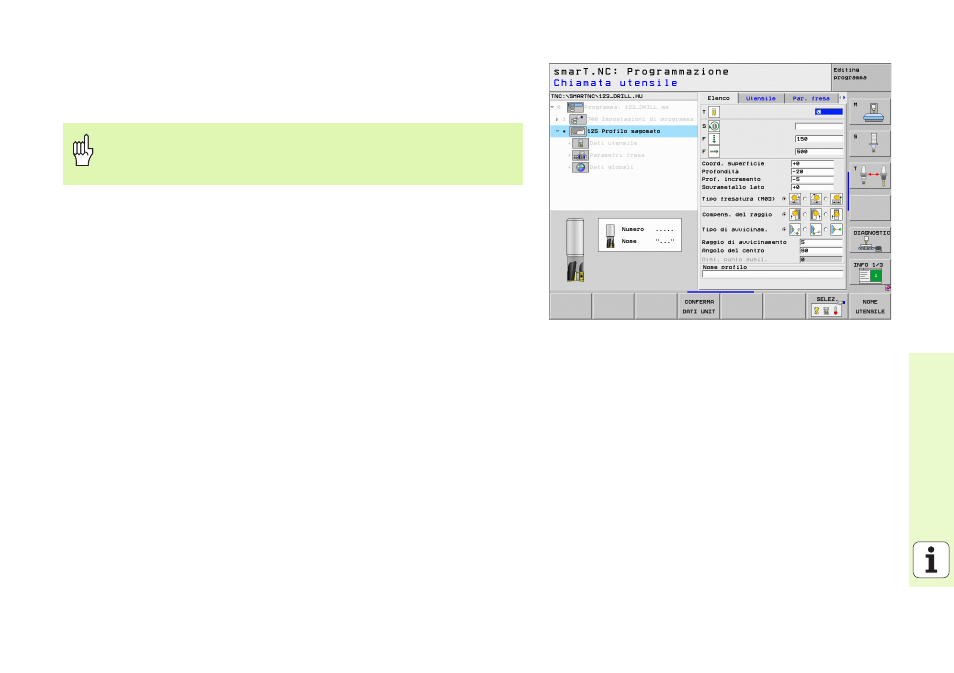

Unit 125 Profilo sagomato
Con il profilo sagomato si possono lavorare profili aperti e chiusi che sono
stati definiti in un programma .HC, o generati con il Convertitore DXF.
Parametri nella maschera Elenco:
 T : numero oppure nome utensile (commutabile tramite softkey)
 S : numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
 F : avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
 F : avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
 Coord. superficie : coordinata della superficie del pezzo cui si
riferiscono le profondità indicate
 Profondità : profondità di fresatura
 Prof. incremento : quota dei singoli accostamenti dell'utensile
 Sovrametallo lato : sovrametallo per finitura
 Tipo fresatura : fresatura concorde, fresatura discorde o lavorazione
con pendolamento
 Compens. del raggio : lavorazione del profilo con correzione a sinistra,
correzione a destra o senza correzione
 Tipo di avvicinam. : avvicinamento tangenziale su un arco di cerchio
o avvicinamento tangenziale su una retta o avvicinamento
perpendicolare al profilo
 Raggio di avvicinamento (efficace solo se è selezionato
l'avvicinamento tangenziale su un arco di cerchio): raggio del cerchio di
avvicinamento
Scegliere il punto iniziale e finale del profilo in modo che ci sia
spazio sufficiente per i movimenti di avvicinamento e
allontanamento!
