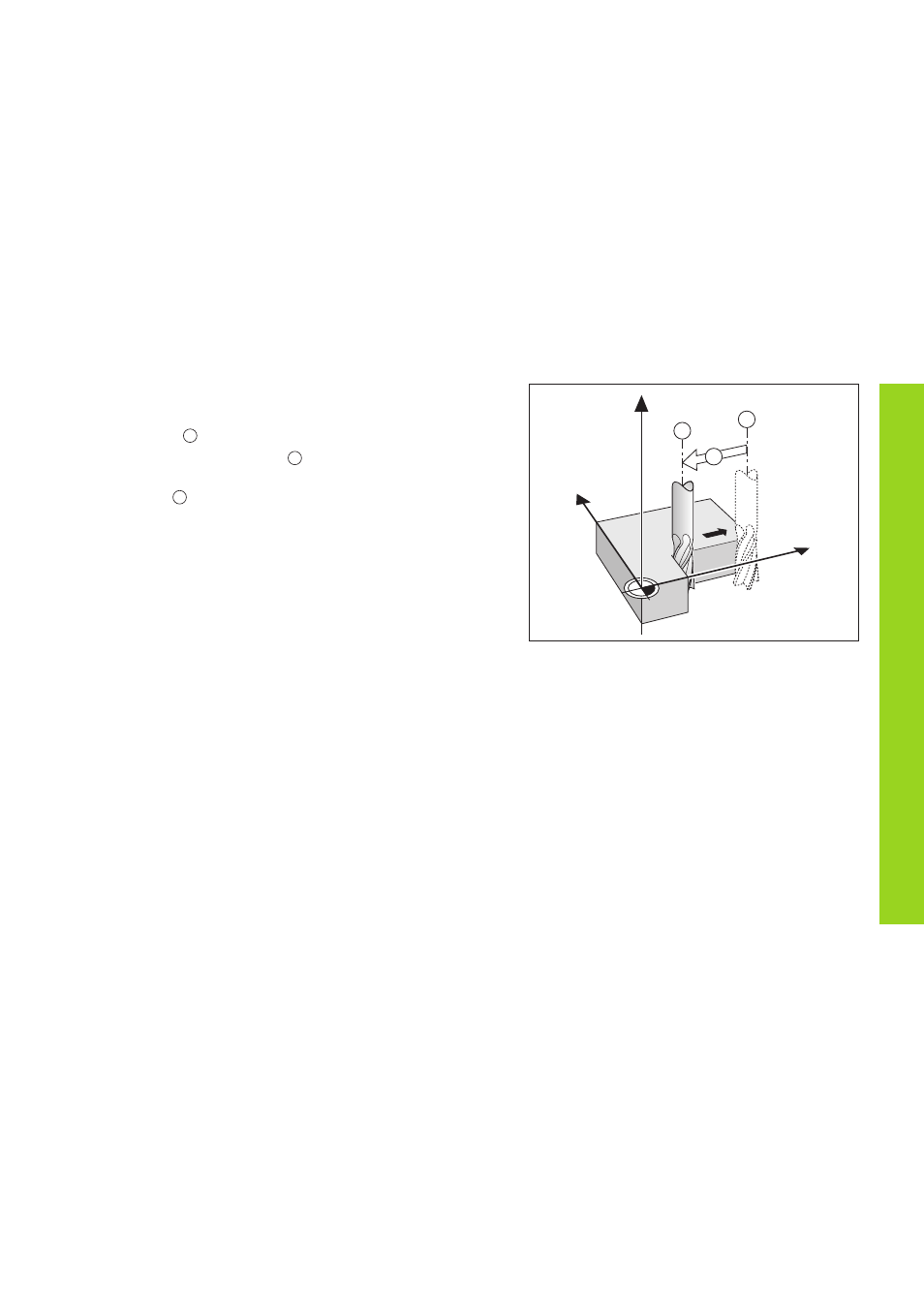

Posizione nominale, posizione reale e percorso residuo
Le posizioni che l‘utensile deve raggiungere vengono definite
posizioni nominali ( S ). La posizione in cui si trova in quel momento
l‘utensile è definita posizione reale ( I ).
La distanza dalla posizione nominale alla posizione reale viene definita
percorso residuo ( R ).
Segno per percorso residuo
Se è attiva la visualizzazione percorso residuo, la posizione nominale
diventa l‘“origine relativa“ (valore visualizzato 0). Il percorso residuo è
quindi negativo, quando ci si sposta nella direzione positiva dell‘asse, e
positivo quando ci si sposta nella direzione negativa dell‘asse.
Principi fondamentali
