21

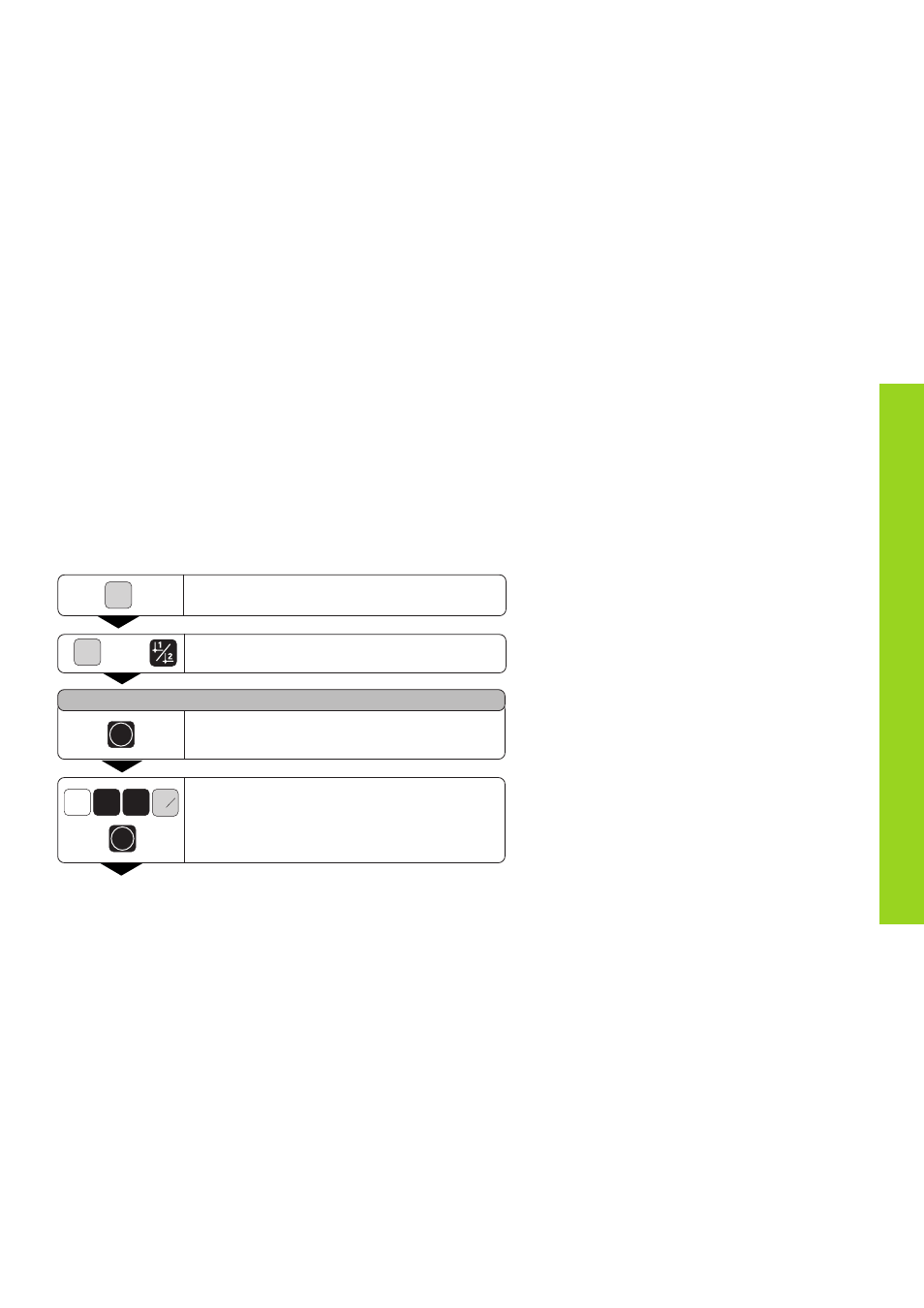

Spostamento assi con visualizzazione percorso residuo
Selezionare le Funzioni speciali.
Spostamento assi con visualizzazione percorso residuo
Il visualizzatore indica di default la posizione reale dell‘utensile.
Tuttavia è spesso più utile visualizzare il percorso residuo rispetto alla
posizione nominale. Per il posizionamento è quindi sufficiente
spostare l‘asse fino a visualizzare il valore zero.
Nella visualizzazione percorso residuo è possibile inserire le coordinate
assolute. Se attiva, viene considerata la correzione raggio.
Esempio applicativo: fresatura spallamento con “ passaggio per lo zero”
R +
-
Selezionare l‘asse, inserire il valore nominale,
ad es. 20 mm, selezionare la correzione raggio R+
e confermare con ENT.
ENT
Y 0 2
Confermare il percorso residuo.
Il simbolo
∆
si illumina.
ENT
RESTWEG
SPEC
FCT
•
•
•
Selezionare la “visualizzazione percorso
residuo”.
SPEC
FCT
oppure
