Collegamento dei sistemi di misura
Collegamento dei sistemi di misura
Al visualizzatore di quote è possibile collegare tutti i sistemi di misura
lineari HEIDENHAIN con segnali in corrente sinusoidali (da 7
µ
A
PP
a
16
µ
A
PP
) e indici di riferimento singoli o a distanza codificata.

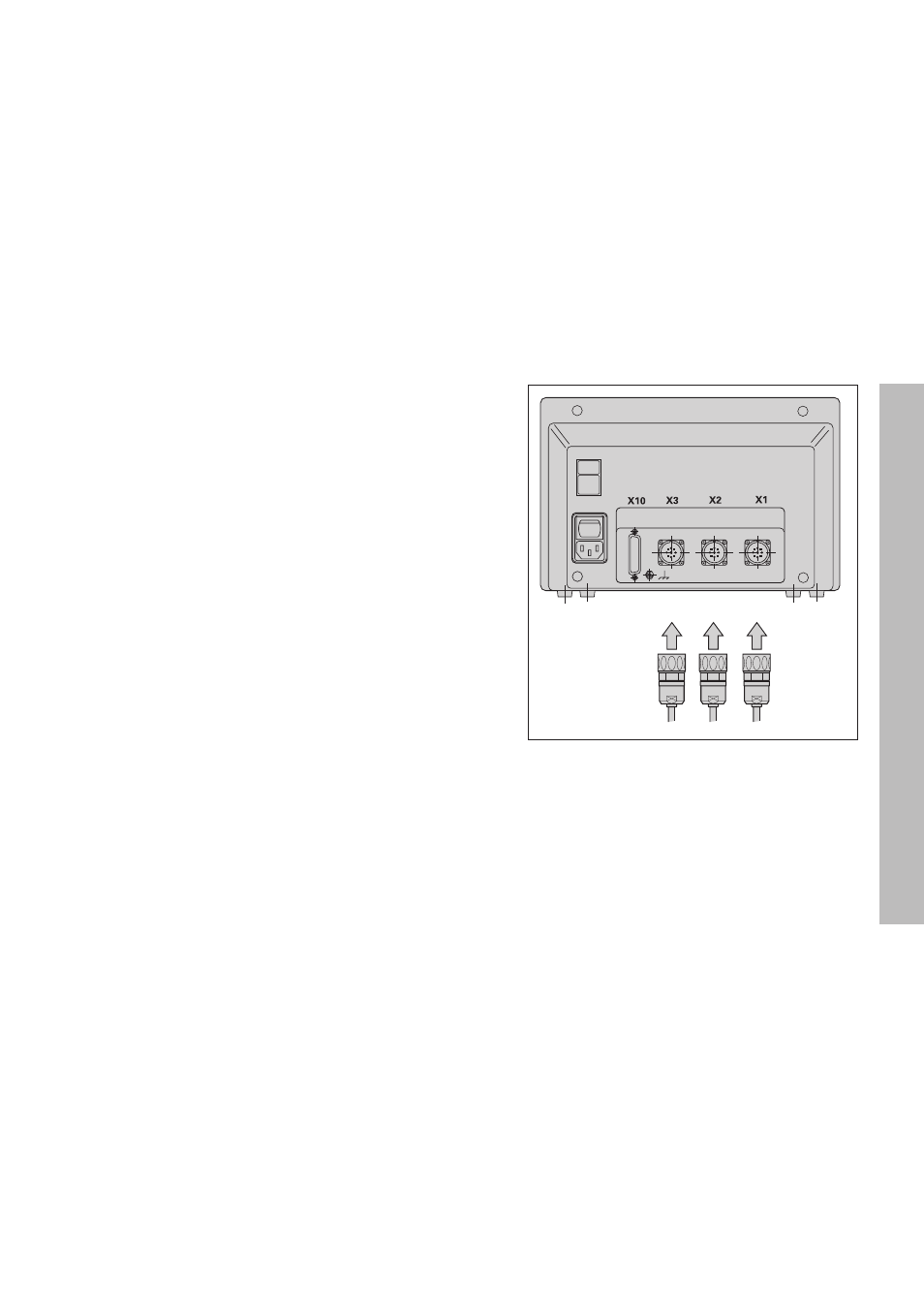

Assegnazione degli ingressi dei sistemi di misura per i visualizzatori:
Ingresso sistema di misura X1 per asse X
Ingresso sistema di misura X2 per asse Y
Ingresso sistema di misura X3 per asse Z (solo ND 760)
Sistema di monitoraggio
Il visualizzatore di quote dispone di un sistema di monitoraggio per
controllare l'ampiezza e la frequenza dei segnali del sistema di misura.
Se viene riscontrato un segnale errato, viene visualizzato uno dei
seguenti messaggi di errore:
SIGNAL X
FRQ. X
Il sistema di monitoraggio si attiva con il parametro P45.
Se si utilizzano sistemi di misura lineari con indici di riferimento a
distanza codificata, il sistema di monitoraggio controlla anche se la
distanza degli indici di riferimento definita nel parametro P43
corrisponde alla distanza effettiva. In caso contrario viene visualizzato il
seguente messaggio di errore:
FEHL. REF. X
