Serie di fori
Anche le serie di fori possono essere realizzate in maniera semplice e
rapida con il visualizzatore di quote ND. I valori da inserire vengono
richiesti nel dialogo.
Ciascun foro può essere posizionato mediante il “passaggio per lo
zero“. A tale scopo devono essere inseriti i seguenti valori:
• Coordinate del 1° foro
• Numero di fori della serie (max. 999)
• Distanza tra i fori
• Angolo tra la serie di fori e l‘asse di riferimento
• Profondità di foratura
• Numero di serie di fori (max. 999)
• Distanza tra le serie di fori
Esempio:
Coordinate del 1° foro
X = 20 mm
Y = 15 mm
Numero di fori
4
Distanza tra i fori
16 mm
Angolo
15 gradi
Profondità di foratura
Z = –30 mm
Numero di serie di fori
3
Distanza tra le serie di fori
20 mm

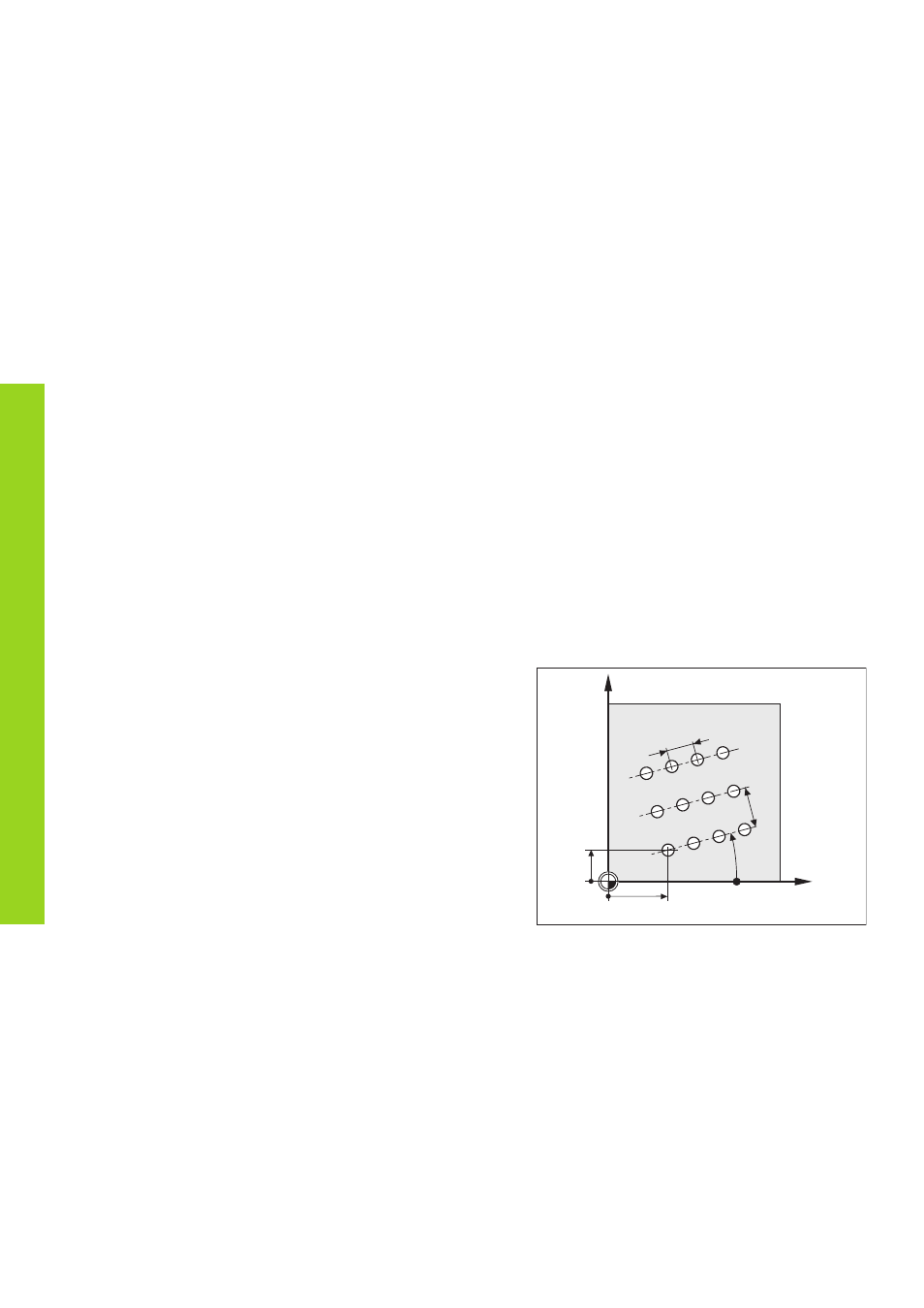

Serie di fori
Y
X
20
15
1
16
2
3
4
5
6
7
8
15
°
20
9
12
0
0
