Manuale per l’utente della pompa Watson-Marlow 720DuN 84

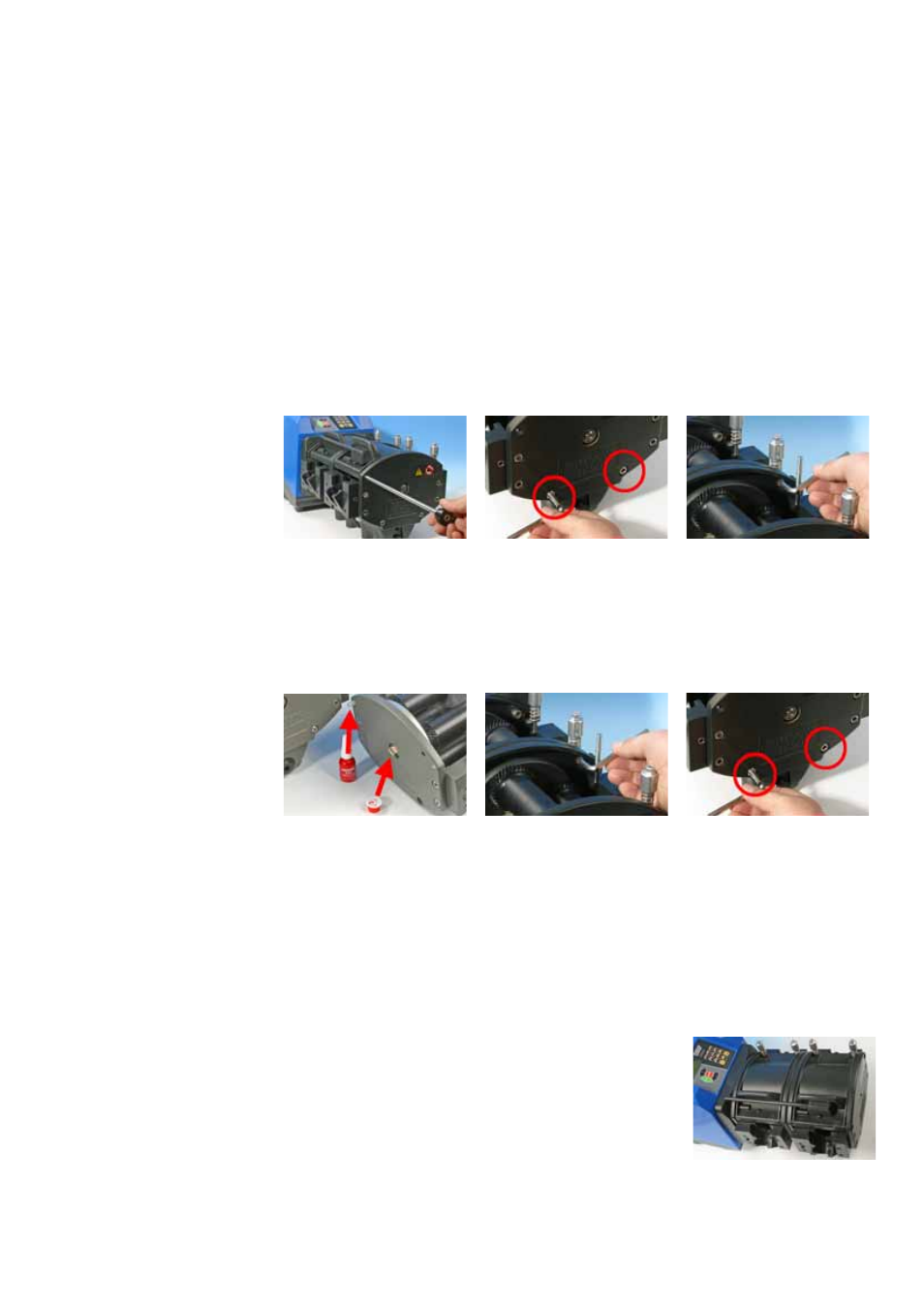

29.2 Montaggio e smontaggio
di una testina supplementare
La procedura di smontaggio e rimontaggio di una testina supplementare è la stes-
sa procedura utilizzata per le pompe 720R e 720RE.
Smontaggio di una testina supplementare
Dalla testina supplementare smontare: il bullone di fissaggio del corpo della
testina ed entrambi i corpi delle testine le viti a testa cilindrica con cava M8 x
307 mm in basso a sinistra e a destra della testina supplementare; le viti a
testa cilindrica con cava M8 x 16 mm sull’angolo superiore destro della piastra
posteriore della testina supplementare.
Estrarre la testina supplementare dalla prima testina.
Montaggio di una testina supplementare
Lubrificare il dente di arresto dell’albero di azionamento della testina supple-
mentare con il grasso fornito. Applicare un bloccante per filettatura alle viti a
testa cilindrica con cava M8 x 16 mm nell’angolo superiore della piastra posteri-
ore della testina supplementare.
Allineare il dente di arresto dell’albero di azionamento della testina supple-
mentare alla scanalatura nell’albero di azionamento della prima testina.
Installare la testina supplementare sulla prima testina. Assicurarsi che la pias-
tra posteriore della testina supplementare sia piatta contro la piastra anteriore
della prima testina. Stringere leggermente la vite a testa cilindrica con cava
sull’angolo superiore della testina supplementare con la chiave brugola da 6
mm fornita.
Applicare un bloccante per filettatura alle viti a testa cilindrica con cava a
doppia lunghezza (M8 x 307 mm) fornite in dotazione, posizionarle sugli angoli
inferiori della piastra anteriore della testina supplementare e stringerle in
sequenza con la vite a testa cilindrica M8 sull’angolo superiore della piastra
posteriore.
Riposizionare il corpo della testina sulla prima
testina. Riposizionare il corpo della testina supple-
mentare sulla testina supplementare. Posizionare il
bullone di fissaggio del corpo della testina.
Nota: Quando si monta una seconda testina la pres-
sione massima per ciascun canale non dovrebbe super-
are 1 bar (14,5 psi).
