Manuale per l’utente della pompa Watson-Marlow 720DuN 63
Usare cavi e guarnizioni raccomandati per la versione
IP66 (NEMA 4X) della pompa; in caso contrario, si
potrebbe compromettere la protezione dell’ingresso.
Per la protezione EMC è necessario utilizzare un cavo di comando schermato. La
schermatura deve terminare con una delle viti di montaggio del circuito stampato
oppure sul connettore a forcella adiacente (se in dotazione).
Per una migliore protezione dalle emissioni elettromagnetiche in ambienti con ele-
vati livelli di rumorosità, il cavo schermato può essere utilizzato insieme a
guarnizioni per cavi in metallo EMC a tenuta stagna. Questi elementi devono essere
collegati a terra al modulo aggiungendo un dado M16x1,5 con bordi dentati per assi-
curare un contatto corretto con l’interno del modulo. È necessario smontare la sche-
da di circuiti del modulo per accedere all’interno del modulo: è tenuta in posizione
da due viti di fissaggio che possono essere tolte e rimontate con un cacciavite a
croce. Prendere le normali precauzioni contro la corrente statica quando si maneg-
giano i circuiti stampati.
Cavi adatti all’uso generico: 300 V con guaina in PVC di alta qualità con buona
resistenza agli incendi e all’umidità.
Cavi adatti per uso industriale: 300 V con guaina in poliuretano superinforzata e
resistente a oli, carburanti, solventi e acqua.
Per motivi di praticità di cablaggio può risultare difficilmente gestibile manipolare più
di 8 conduttori per cavo. Per chiarezza, in figura ne sono illustrati solo due.

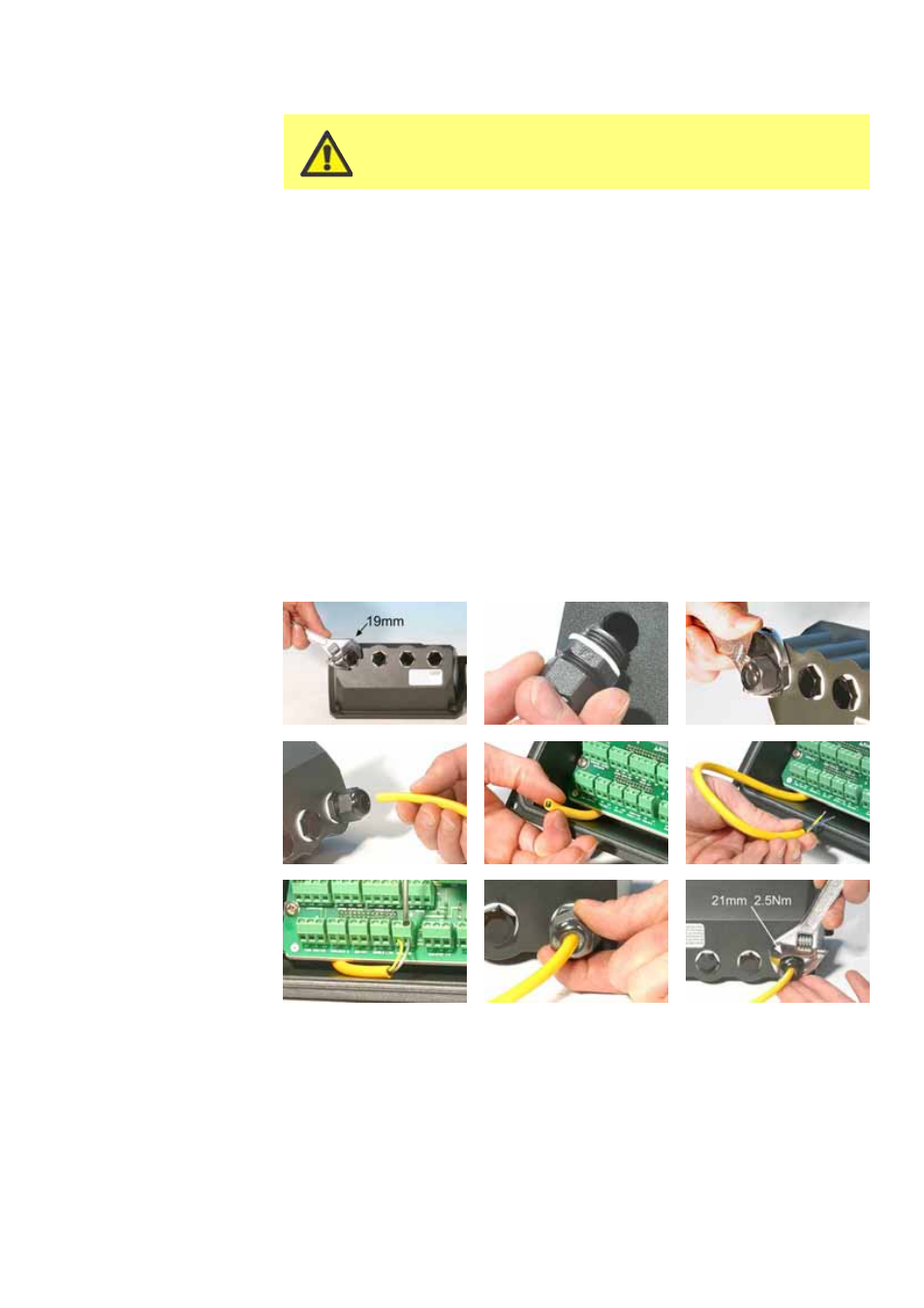

Utilizzare una chiave aperta da 19 mm per svitare il tappo di tenuta. Gettare la
rondella di tenuta in nylon.
Avvitare al posto del tappo una delle guarnizioni M16 x 1,5 fornite, utilizzando
la nuova rondella di tenuta in nylon fornita in dotazione. Serrare la guarnizione
a 2,5 Nm per garantire una buona tenuta, utilizzando una chiave aperta da 21
mm. Se viene utilizzata una guarnizione diversa, deve essere a tenuta secondo
IP66.
