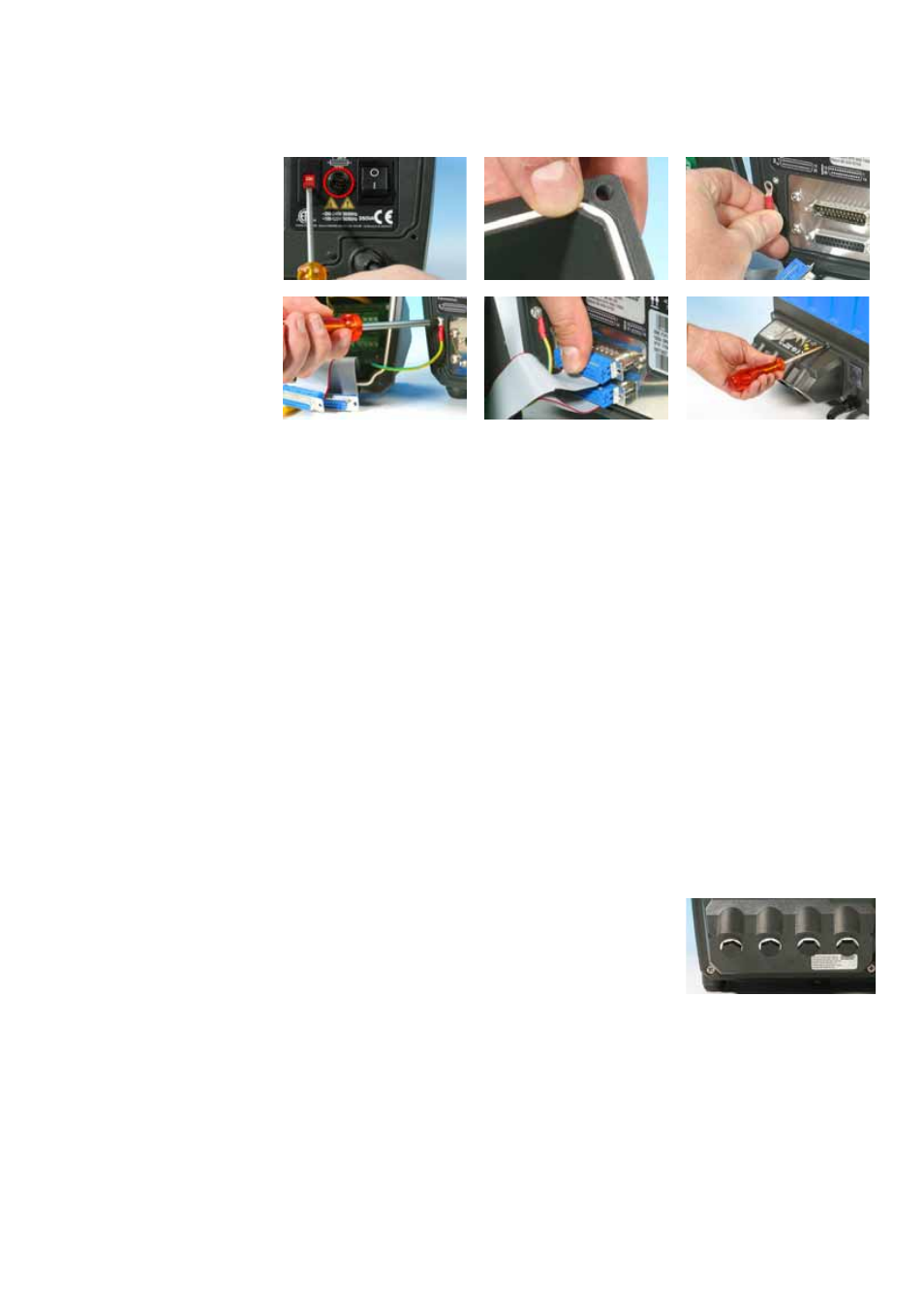

Per rimontare un modulo a tenuta 720N:
Controllare che il fusibile nel portafusibili (cerchiato) non necessiti di essere
sostituito. Controllare che il selettore di tensione sia impostato correttamente.
Controllare che la striscia di tenuta sia completamente inserita nel corrispon-
dente canale sulla parte anteriore del modulo.
Collegare il cavo di messa a terra del modulo. Rimettere e serrare la vite a 2
Nm.
Spingere in sede i connettori a D a 25 vie femmina (superiore) e maschio.
Mantenere il modulo in posizione. Non spostare la guarnizione e non impigliare
il cavo di messa a terra o i cavi a nastro dei connettori a D, ma avvitare le viti
di fissaggio (per prima la vite superiore centrale). Serrare a 2,5 Nm.
Nota: per la corretta installazione del modulo 720N, occorrono sei viti. In mancan-
za di questo numero di viti, i fori delle viti potrebbero corrodersi, compromettendo
la protezione IP66 (NEMA4X).
22.2 Cablaggio
È responsabilità dell’utente garantire che il funzionamento della pompa sia sicuro e
affidabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono collegati in comune e isolati da terra tramite
trasformatore di rete (messa a terra fluttuante). Può essere collegata a interfacce a
0 V isolate o a 0 V collegate a terra.
L’ingresso dei cavi nel modulo avviene attraverso un
massimo di quattro guarnizioni per cavo a tenuta
stagna, che possono essere montate al posto dei tappi
di tenuta forniti insieme al modulo quando la pompa
viene spedita.
Il numero delle guarnizioni necessarie dipende dal
numero di cavi di collegamento necessari e dalle deci-
sioni dell’installatore. Di norma, sono fornite in dotazione con la pompa quattro
guarnizioni M16 per cavi.
Per i connettori della morsettiera, occorre usare i cavi di comando raccomandati: sis-
tema metrico decimale = 0,14-2,5 mm2 (conduttore unico) e 0,14-1,5 mm2 (più
conduttori). USA = 26-14 AWG (conduttore unico) e 26-16 AWG (più conduttori).
Cavo: circolare. Diametro esterno max/min per assicurare la tenuta quando lo si
passa attraverso la guarnizione standard: 9,5 mm-5 mm. La sezione del cavo
deve essere circolare per garantire la tenuta.
