Manuale per l’utente della pompa Watson-Marlow 720DuN 71
Tensione
c.c. Carico
massimo
Uso tipico
+5 V 10mA
Alimentazione di tensione per input che
usano un interruttore a distanza.
Possibile alimentazione di tensione per out-
put se sono richiesti solo 5 V.
+12V 10mA
Possibile alimentazione di tensione per
input che usano un interruttore a distanza.
Possibile alimentazione di tensione per out-
put. Alimentazione di tensione per rileva-
tore di perdite del sistema di monitoraggio
tubi Watson-Marlow.
Alimentazione di tensione parziale (richiesti
anche -12V) per l’interruttore di prossimità
Watson-Marlow.
-12V 10mA
Alimentazione di tensione parziale (richiesti
anche +12 V) per l’interruttore di prossim-
ità Watson-Marlow.
+10 V
(da J7)
Tensione di riferimento per comando veloc-
ità potenziometro a distanza. Non usare
come tensione di alimentazione generale.

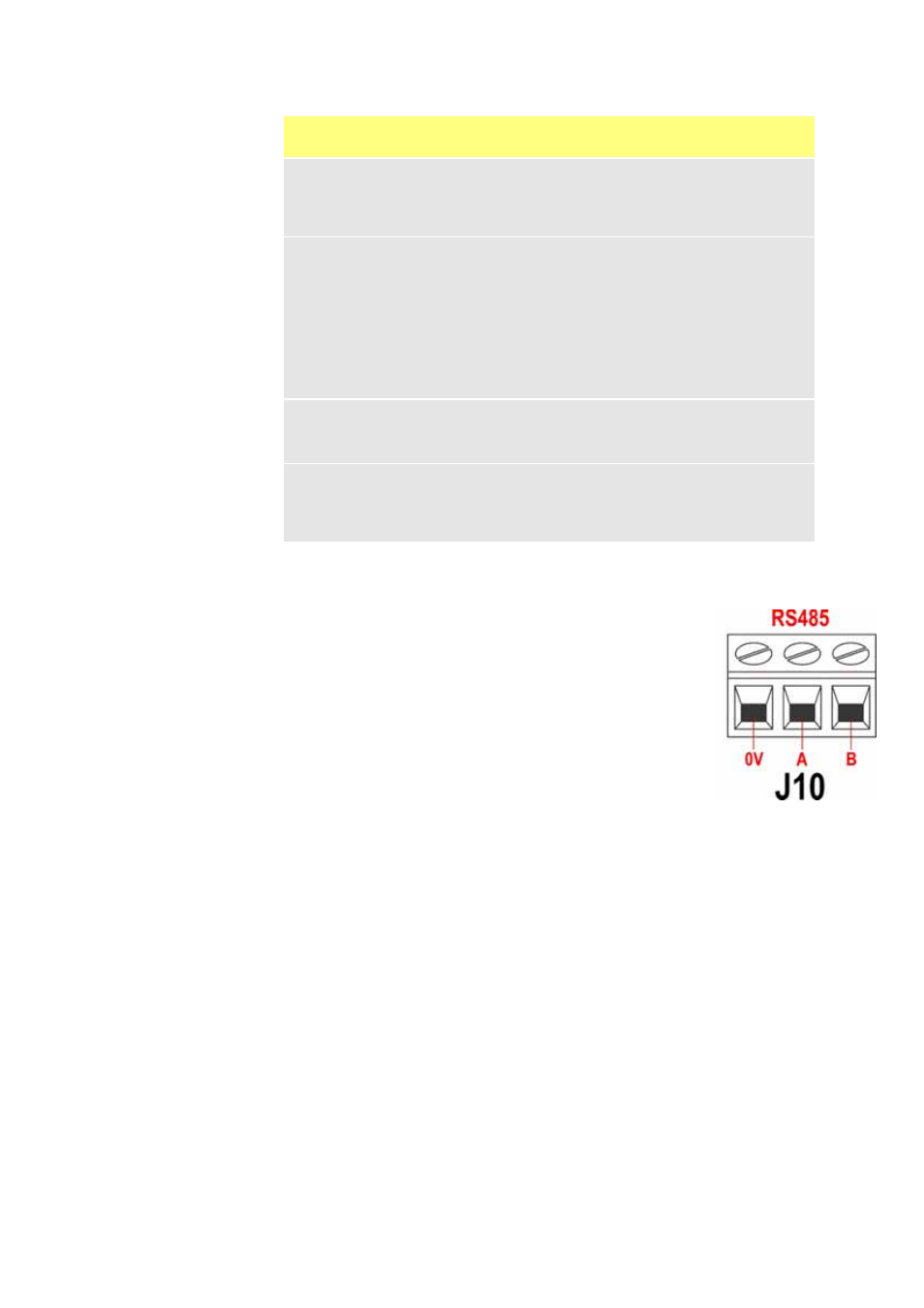

22.14 Input RS485
Collegare il collegamento di rete a J10 usando una coppia
intrecciata schermata: A su A, B su B, schermatura su 0 V.
Assicurarsi che la pompa sia configurata per funzionare con
il comando di rete. Lo stesso segnale RS485 può gestire più
di una pompa: collegare tutte le pompe in parallelo. Vedere
24 Comando e funzionamento in rete.
