Manuale per l’utente della pompa Watson-Marlow 720DuN 61
Quando si smonta il modulo a tenu-
ta 720, sarà visibile una porta USB
sulla parte posteriore della pompa.
Questa porta viene utilizzata durante la
fabbricazione e la manutenzione realizza-
ta dal fabbricante. Non è stata predispos-
ta per l’uso da parte dell’utente. Non
tentare di utilizzarla.
22 Cablaggio del comando
automatico con il modulo 720N
Il collegamento della pompa ad altri dispositivi avviene tramite i connettori a vite del
terminale del modulo a tenuta 720N sulla parte posteriore della pompa. I cavi adat-
ti devono essere passati nel modulo attraverso una o più apposite guarnizioni a
tenuta e vanno collegati in modo appropriato. Per consentire questa operazione è
necessario lo smontaggio del modulo.
È importante verificare che il valore di tensione
impostato per la pompa corrisponda a quello dell’ali-
mentazione. Il selettore di tensione è montato sul pan-
nello posteriore dell’unità di azionamento. Il modulo
deve essere smontato (e successivamente rimontato) per con-
sentirne la verifica.

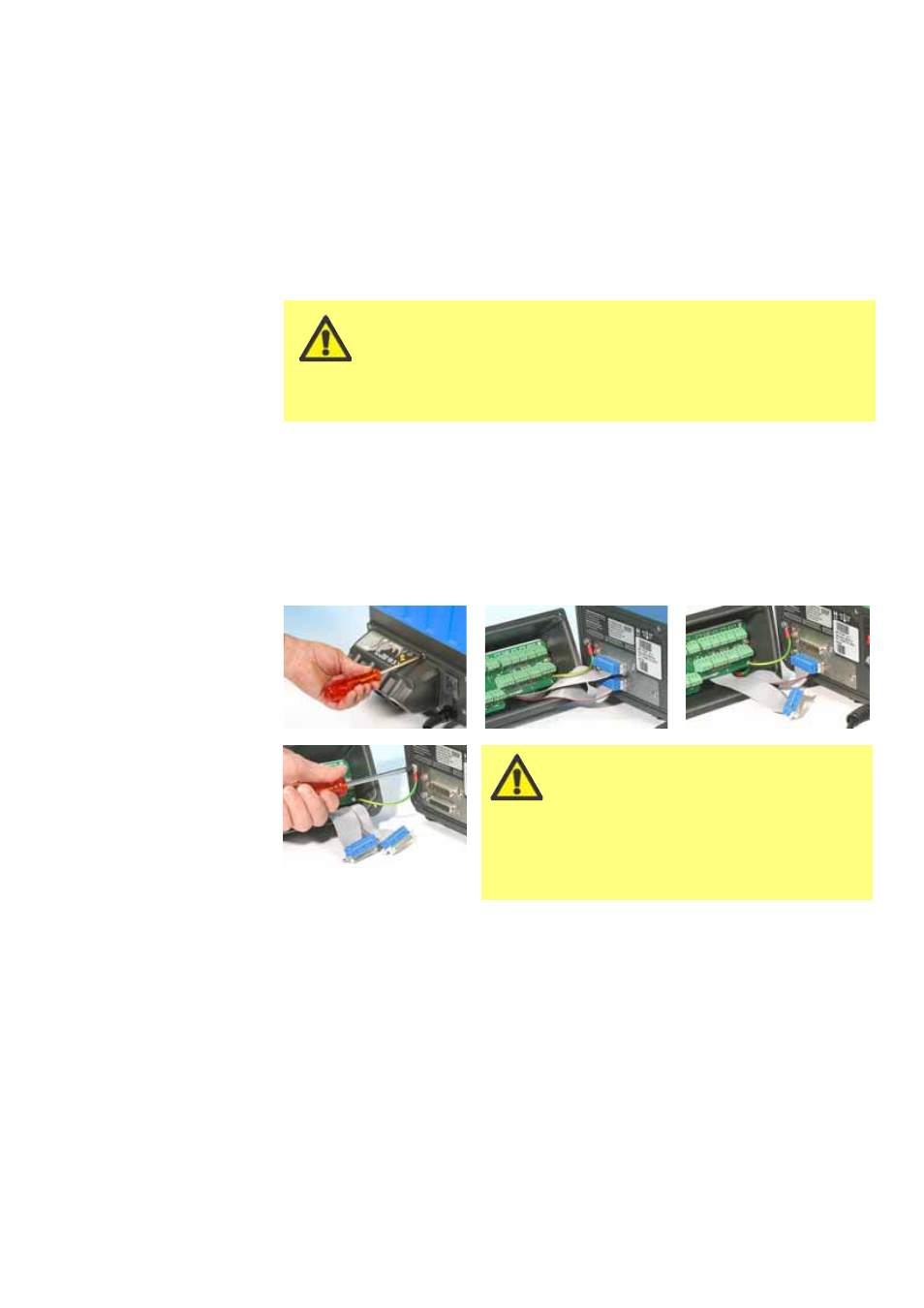

22.1 Smontaggio e rimontaggio
del modulo 720N
Per smontare il modulo a tenuta 720N:
Il modulo è fissato sul retro dell’unità di azionamento con sei viti in acciaio inossid-
abile M5x12 Pozidriv a testa conica.
Svitare le sei viti usando un cacciavite a croce adatto, lasciando per ultima la
vite superiore centrale. Anche quando sono state tolte tutte le viti, la striscia di
tenuta può fare aderire il modulo all’unità di azionamento. In questo caso, pic-
chiettarlo delicatamente per staccarlo. Non utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata all’interno del corrispondente
canale sulla parte anteriore del modulo. Il coperchio trasparente dell’interrut-
tore di accensione/spegnimento deve essere lasciato sulla propria flangia sulla
parte anteriore del modulo. Controllare l’integrità della guarnizione e il coper-
chio trasparente dell’interruttore di accensione/spegnimento. In caso di danni,
sostituire la parte per conservare la protezione dell’ingresso.
Se necessario, scollegare i due connettori a D a 25 vie che collegano il modulo
all’unità di azionamento della pompa. Se necessario, inoltre, staccare il filo di
messa a terra del modulo dalla parte posteriore dell’unità. Tuttavia, il filo è suf-
ficientemente lungo da consentire di ripiegare all’indietro il modulo per
accedere alla scheda di circuiti interna e al retro dell’unità di azionamento.
