Manuale per l’utente della pompa Watson-Marlow 720DuN 38
In caso di errore, premere STOP in qualsiasi punto della sequenza per visu-
alizzare la schermata precedente.
Quando si preme ENTER per l’ultima volta, la sequenza di regolazione del
connettore Analogico 2 viene terminata.
Al termine del processo Trim, la pompa visualizza una schermata di conferma e
visualizza di nuovo la schermata dalla quale si era entrati nella sequenza di
Trim: il menu Imposta o il menu di impostazioni Analogico.
La pompa calcola le risposte lineari da basso a intermedio e da intermedio ad alto e
registra i risultati come grafici di taratura dell’input analogico.
Se due o più dei tre segnali applicati a ogni input sono uguali, viene visualizzata una
schermata di avvertenza prima della schermata di conferma e il Trim viene ignora-
to.
Nota: applicando il segnale di comando massimo del processo quando è richiesto
quello minimo e viceversa, è possibile impostare risposte invertite.
Nota: ripristinando i valori predefiniti, vengono annullati i valori di taratura del Trim.
18.2 Analogico
Se la pompa è comandata a distanza, rileva un segnale analogico dal sistema di
comando a distanza dell’utente fino al terminale i/p del connettore Analogico 1 sulla
parte posteriore della pompa, entro l’intervallo 4-20 mA, 0-10 V o 1-5 V. L’opzione
Analogico nel menu Imposta consente all’utente di configurare la pompa in modo
da poter funzionare con il sistema di comando a distanza.

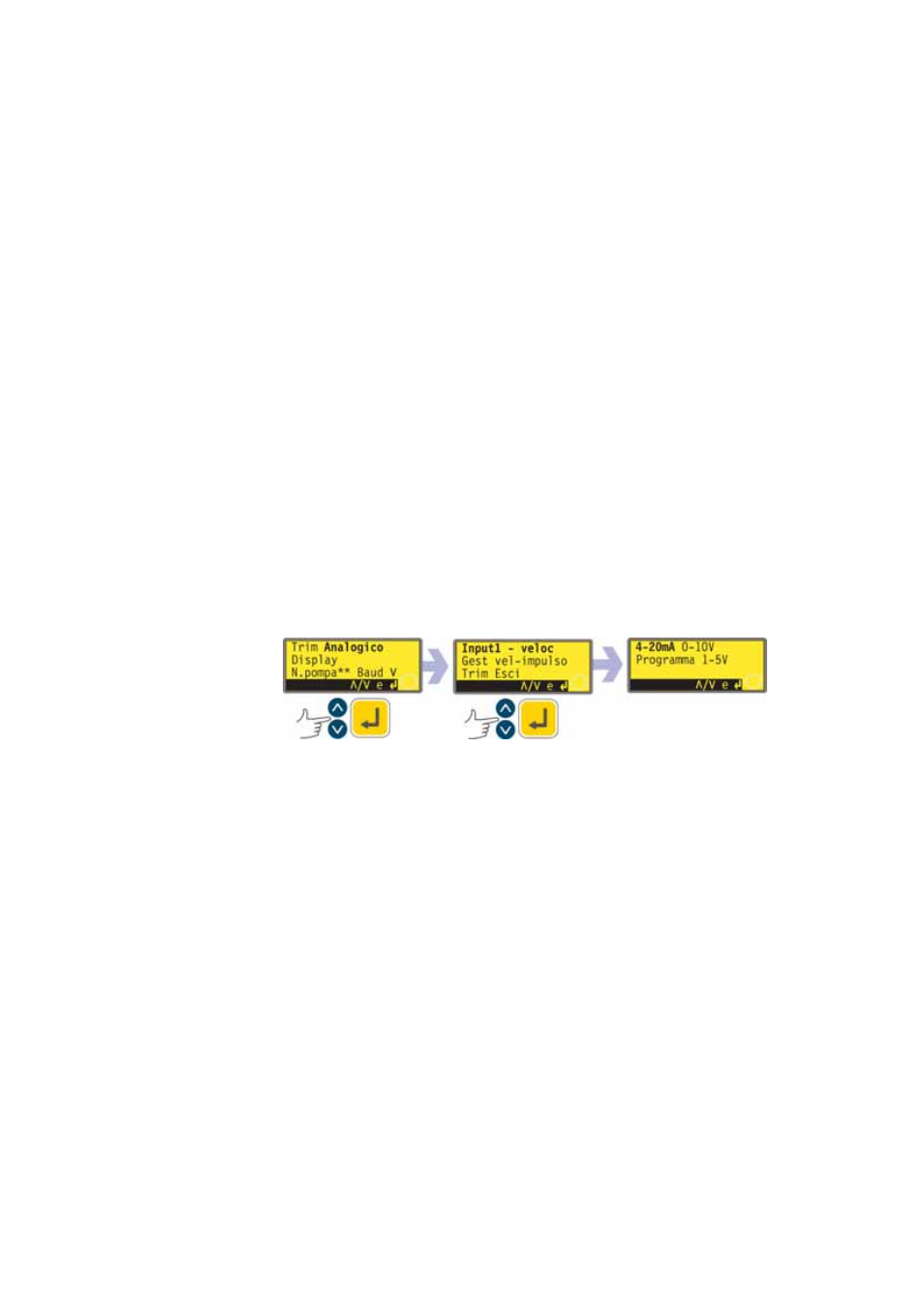

Selezionare Analogico dal menu Imposta usando i tasti SU o GIÙ e premere
ENTER per confermare la selezione.
Vengono visualizzate quattro opzioni: Input 1 - velocità, Gestione velocità -
impulso, Trim ed Esci.
Input 1 - velocità consente all’utente di indicare alla pompa il tipo di segnale che
applicherà ad Analogico 1 oppure di scegliere l’opzione programma. Se seleziona
Programma dal menu successivo, l’utente può scegliere il tipo di input e indicare
alla pompa le velocità alle quali funzionare alla ricezione di un segnale di comando
di processo basso o alto. Vedere 18.2.1 Input 1 - velocità.
Gestione velocità - impulso consente all’utente di disattivare il comando di ges-
tione della velocità o, se desidera abilitare la gestione della velocità, di indicare alla
pompa il tipo di segnale che applicherà al connettore Analogico 2 o di scegliere
l’opzione Programma. Se seleziona Programma dal menu successivo, l’utente può
scegliere il tipo di input e indicare alla pompa la proporzione della velocità alla quale
funzionare alla ricezione di un segnale di comando di processo basso o alto. Vedere
18.2.1 Input 1 - velocità.
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 18.1 Trim.
Esci riporta l’utente alla prima sezione del menu Imposta. Vedere 18 Impostazione.
