Manuale per l’utente della pompa Watson-Marlow 720DuN 83
29 Montaggio della testina
29.1 Montaggio e smontaggio
della testina
La procedura di smontaggio e rimontaggio della testina è la stessa di quella delle
pompe 720R e 720RE.

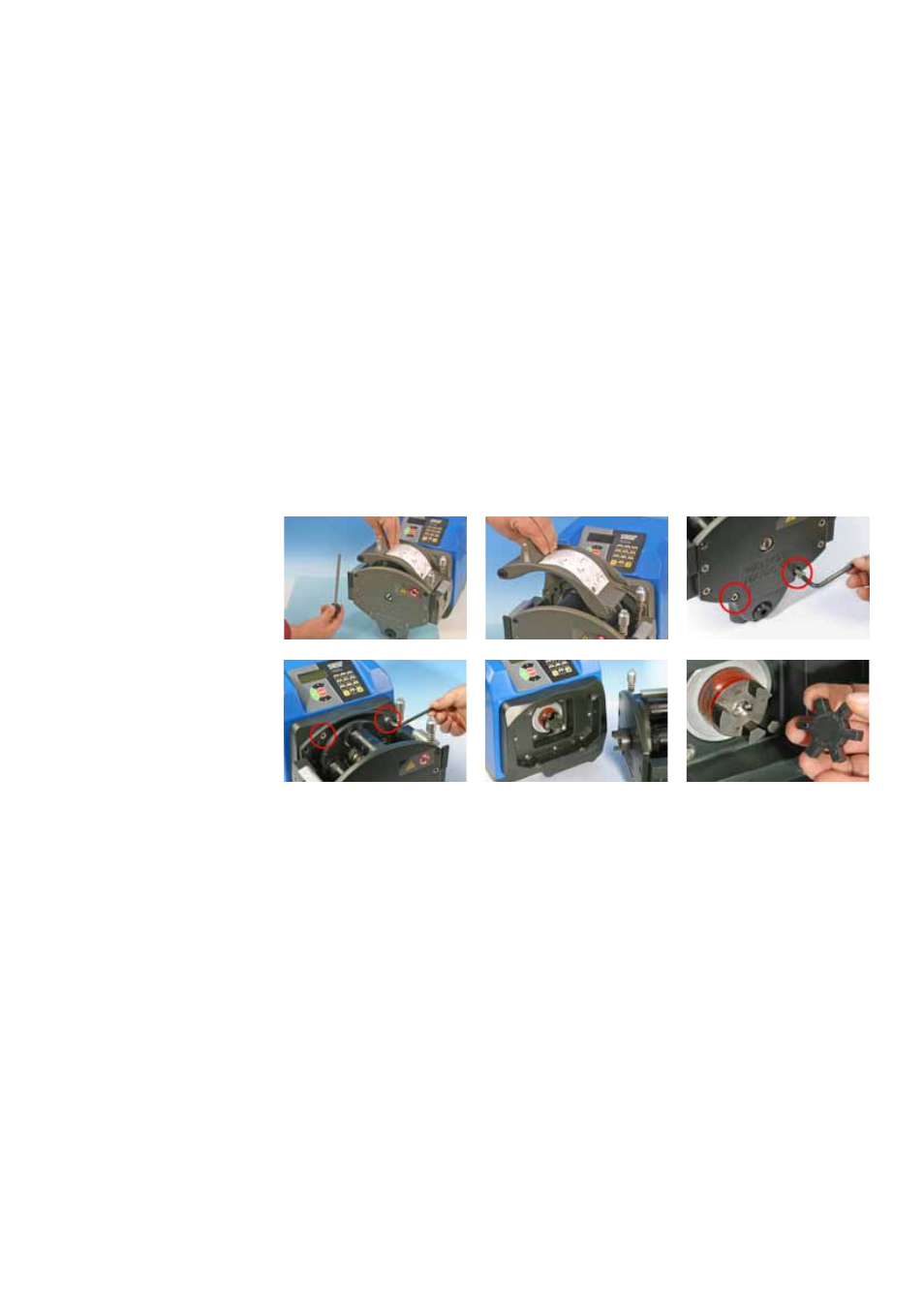

Smontaggio della testina
Dalla testina smontare: il bullone di fissaggio del corpo della testina e il corpo
della testina; le viti a testa cilindrica con cava M8 x 157 mm sulla parte inferi-
ore sinistra e destra della piastra anteriore della testina; le viti a testa cilindrica
con cava M8 x 16 mm dalla parte superiore sinistra e destra della piastra pos-
teriore della testina.
Estrarre la testina dall’unità di azionamento della pompa. I due semigiunti si
separano e l’inserto di accoppiamento rimane fissato a uno dei semigiunti.
Questa può essere smontata facilmente a mano per la pulizia o sostituzione.
Montaggio della testina
Riposizionare l’inserto di accoppiamento sul semigiunto lato unità di azionamen-
to.
Girare con la mano il semigiunto lato testina finché la sua posizione di rotazione
si allinea alla posizione di rotazione del semigiunto lato unità di azionamento.
Allineare la testina e l’unità di azionamento in modo che i due semigiunti si
incastrino con la pressione. Se la base della testina è nella posizione corretta,
la testina sarà posizionata in modo corretto verticalmente; se la testina è cen-
trata visualmente sulla piastra di montaggio dell’unità di azionamento, la testi-
na sarà posizionata in modo corretto orizzontalmente.
Unire la testina e l’unità di azionamento. La testina è posizionata correttamente
quando non c’è alcuno spazio visibile tra la piastra posteriore della testina e la
piastra di montaggio dell’unità di azionamento.
Applicare un bloccante per filettatura alle viti a testa cilindrica con cava M8 x
157 e riposizionarle in basso a sinistra e a destra; ripetere l’operazione con le
viti a testa cilindrica con cava M8 x 16 mm in alto a sinistra e a destra.
Stringere le quattro viti in sequenza.
Riposizionare il corpo della testina e il bullone che la fissa.
