Manuale per l’utente della pompa Watson-Marlow 720DuN 37
18.1 Trim
Se la pompa è comandata a distanza, rileva il percorso di un segnale analogico dal
sistema di comando a distanza dell’utente fino al terminale i/p dei connettori
Analogico 1 e Analogico 2 sulla parte posteriore della pompa, entro l’intervallo 4-20
mA, 0-10 V o 1-5 V. La sequenza di impostazione Trim consente all’utente di per-
sonalizzare la taratura del segnale di processo rispetto alla velocità della pompa. La
sequenza può essere impostata direttamente dal menu Imposta o dal menu di
impostazioni Analogico.

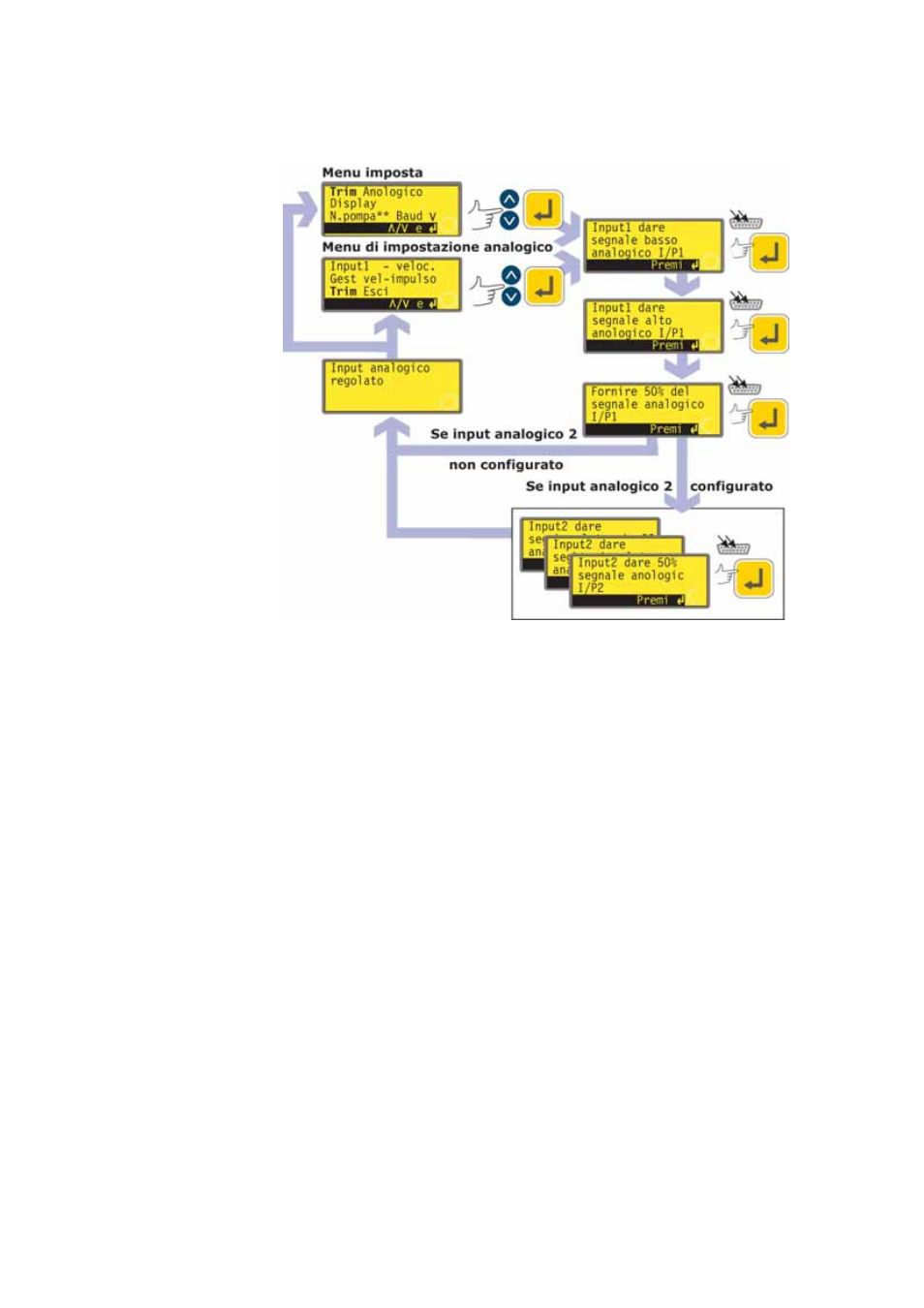

Selezionare Trim dal menu Imposta o dal menu di impostazione Analogico
usando i tasti SU o GIÙ e premere ENTER per confermare la selezione.
Applicare il segnale analogico di processo basso al terminale i/p del connettore
Analogico 1 come indicato sul display. Vedere 18.2 Analogico. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
Applicare il segnale di comando processo massimo. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il 50% del segnale massimo di comando del processo. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
In caso di errore, premere STOP in qualsiasi punto della sequenza per visualiz-
zare la schermata precedente.
Quando si preme ENTER per l’ultima volta, la sequenza di regolazione del con-
nettore Analogico 1 viene terminata.
Se è stato configurato il connettore Analogico 2, la pompa visualizza una
simile sequenza di schermate per l’input in questione. Applicare il segnale
basso, alto e medio campo al terminale i/p del connettore Analogico 2, come
indicato sul display, premendo ENTER ogni volta per registrare i segnali
come punti di taratura.
