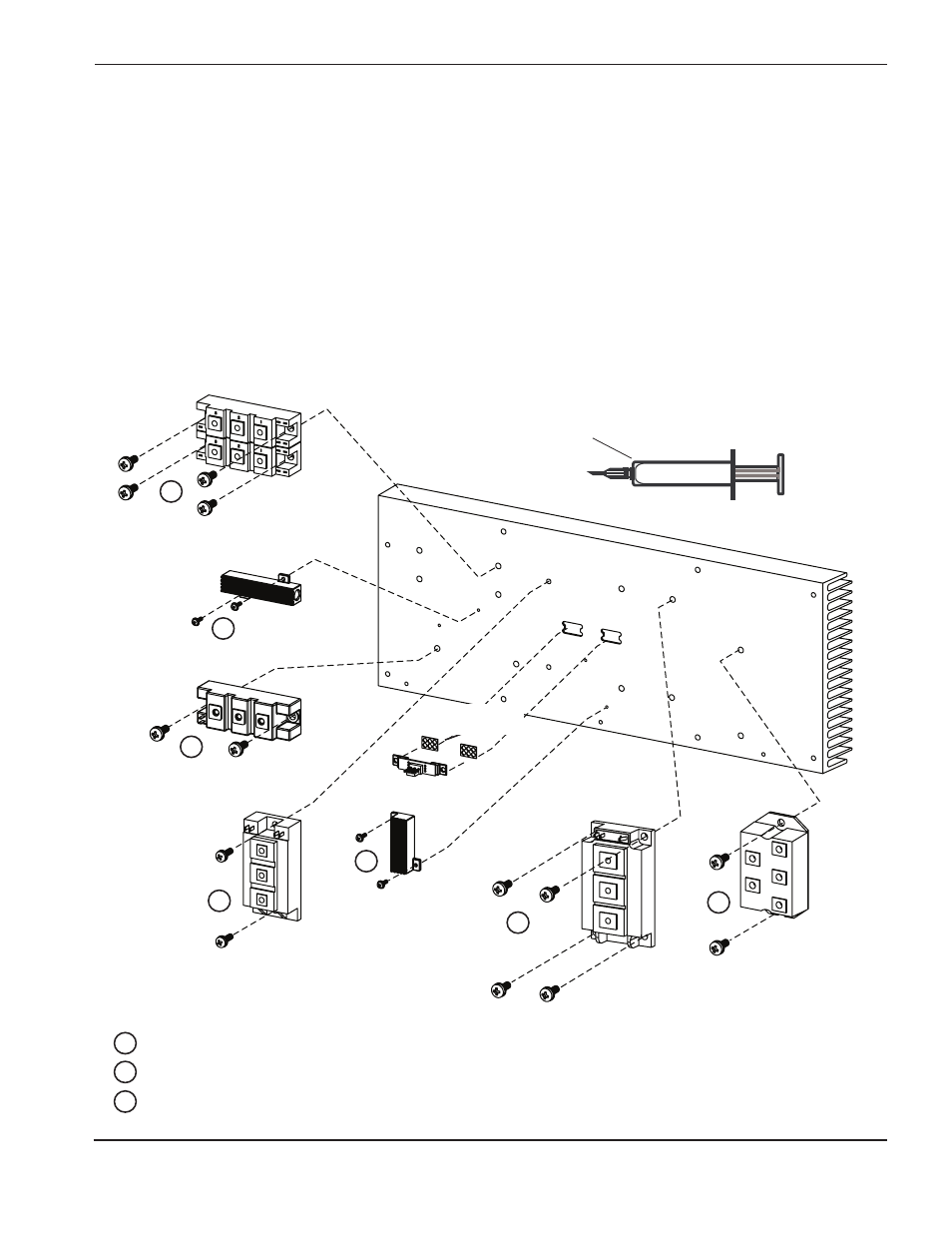

Sostituzione dei dissipatori di calore
1. Installare i componenti sul dissipatore come indicato sotto.
2. Usare placchette conduttrici nuove sul sensore di temperatura.
3. Usare del grasso conduttore su tutti i componenti. Applicare un leggero strato (uno spessore equivalente ad un
foglio di carta) al componente, installarlo con le viti e serrare con la coppia necessaria.
4. Serrare nuovamente dopo due minuti. Ripetere fino a che la coppia viene mantenuta.
5. Eliminare il grasso in eccesso dal dissipatore di calore.
Note:
Applicare del grasso conduttore e serrare con una coppia di 9 kg cm.
Applicare del grasso conduttore e serrare con una coppia di 23 kg cm.
Applicare del grasso conduttore e serrare con una coppia di 40 kg cm.
3
3
3
3
1
1
2
Grasso conduttore, 10cc
1
2
3
Placchetta
conduttrice
