Test 7 – torcia bloccata in posizione aperta (TSO)
• Misurare la resistenza tra l’IGBT dell’arco pilota (Q8) e J17. Il valore deve essere minore (<) di100 Ω.
• Passare al modo Prova gas e misurare di nuovo la resistenza. Il valore deve essere maggiore (>) di 1 kΩ.
• Se il valore è sempre minore (<) di 100 Ω, misurare la resistenza tra l’IGBT dell’arco pilota (Q8) e J17
senza la torcia installata. Se il valore è minore di (< )100 kΩ, sostituire l’IGBT dell’arco pilota (Q8).
• Se la resistenza è sempre maggiore di (>) 100 Ω, il circuito elettrodo/ugello è aperto.
• Controllare il cablaggio della torcia.
• Sostituire tutti i consumabili e verificare che la torcia si accenda.
Nota: Il cappuccio di tenuta deve essere ben fissato ma non troppo stretto.
• Se lo stantuffo torcia non si muove liberamente all’interno della testa della torcia, sostituire la testa della
torcia.
• Verificare che l’IGBT dell’arco pilota (Q8) sia aperto inserendo un ponticello tra il terminale J14 e l’IGBT
dell’arco pilota (Q8). Quindi tentare di accendere la torcia. Se la torcia si accende, sostituire l’IGBT dell’arco
pilota (Q8).
Nota:
tutti i valori hanno una tolleranza di ±25%.

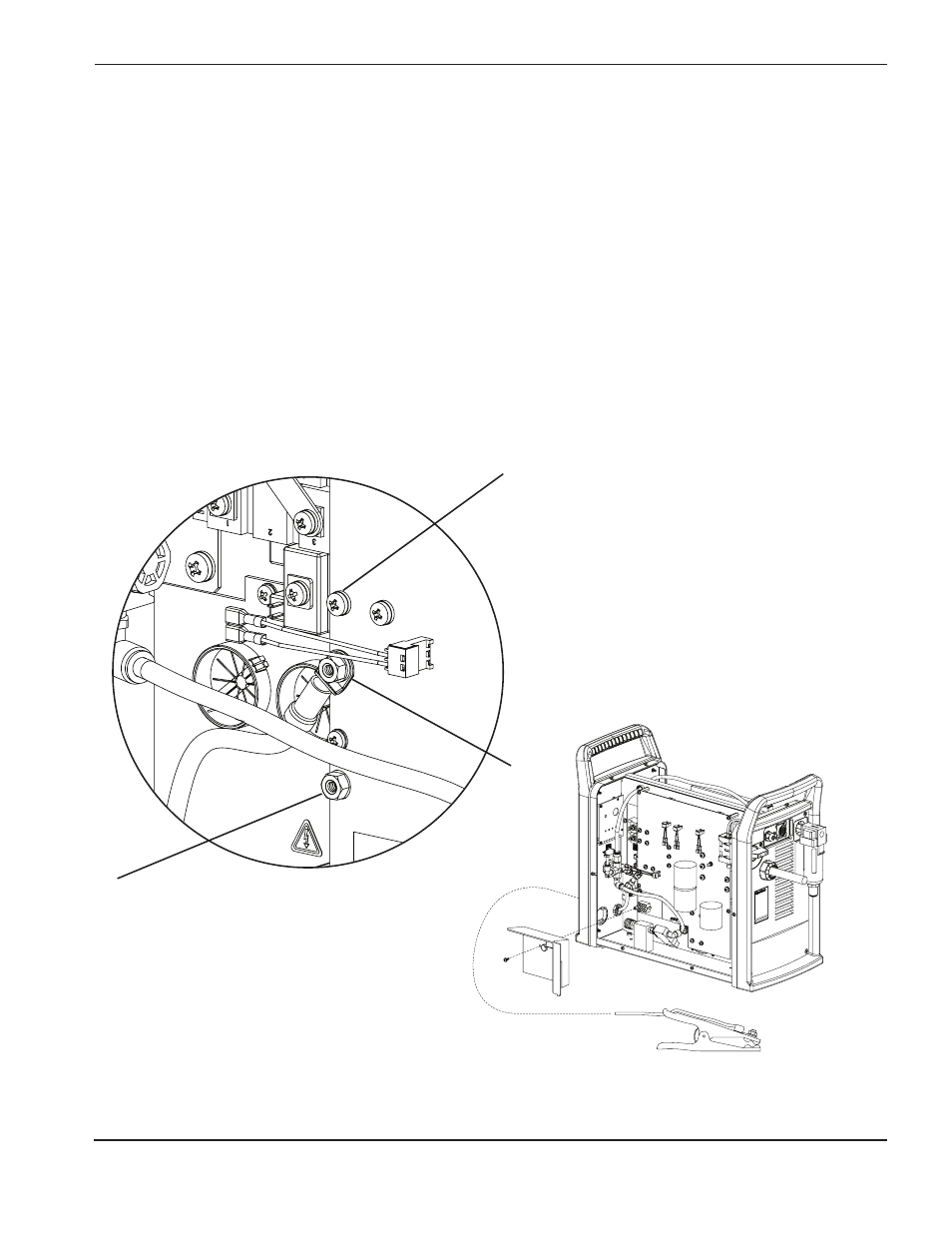

IGBT dell’arco pilota
Q8
J17
J14
