Schema per la costruzione di un tester per igbt, Powermax1000 – Hypertherm Powermax1000 Rev.1 Manuale d'uso
Pagina 33

1
MANUTENZIONE
powermax1000
Manuale di manutenzione
3-11

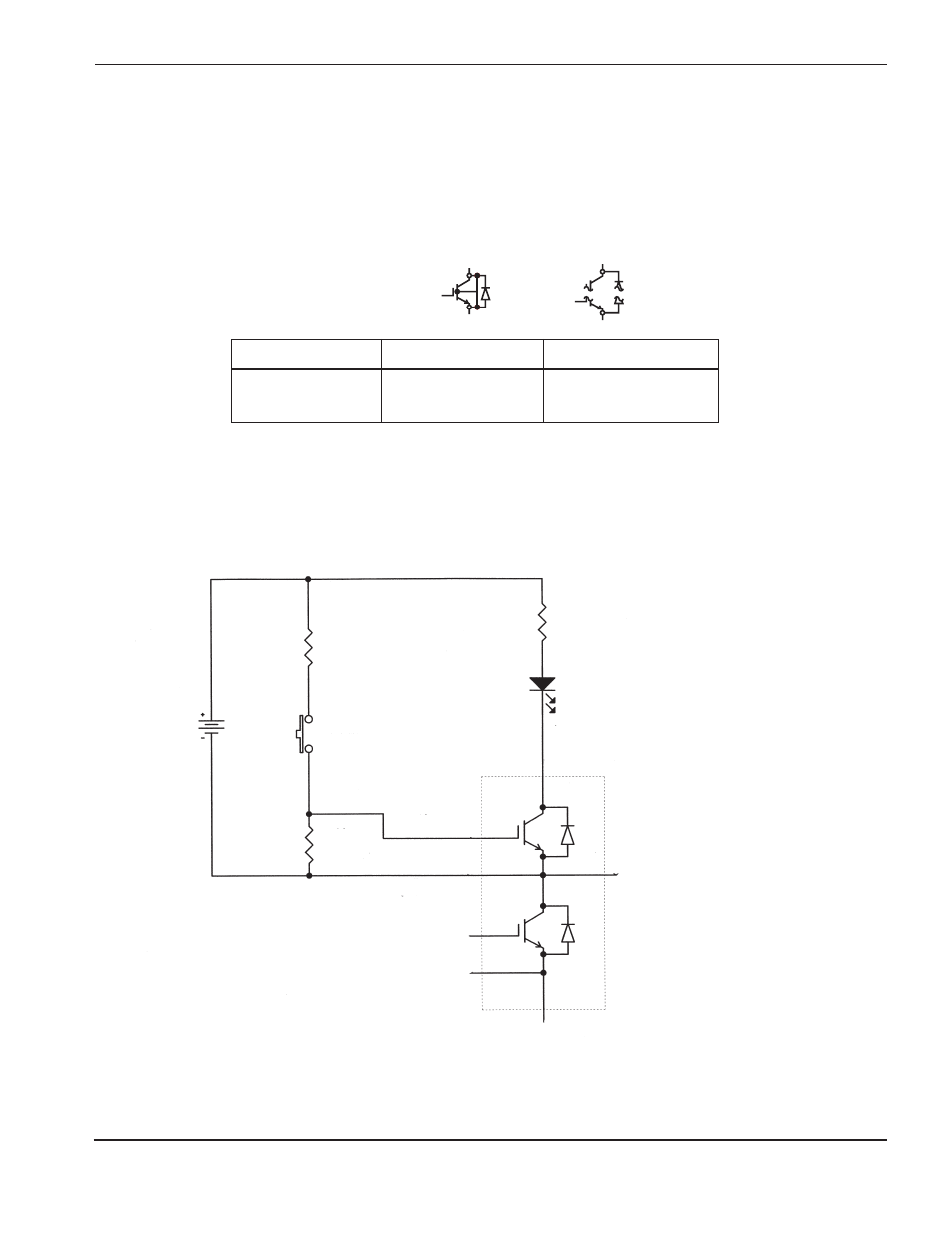

Schema per la costruzione di un tester per IGBT
Individuazione dei guasti del tester per IGBT Hypertherm
1. Controllare che i fili e il tester per IGBT non siano danneggiati.
2. Verificare che la tensione della batteria sia maggiore di 8V.
3. Testare il tester per IGBT, seguendo la procedura indicata sotto. Se il risultato non corrisponde a quanto
riportato in tabella, sostituire le connessioni dei fili.
Collegare i fil
Test cortocircuito
Test circuito aperto
Nessuna
Fallito
Fallito
Da rosso a nero
Fail
Superato
Legenda
1. Collettore 1 (C1)
2. Emettitore 2 (E2)
3. Collettore 2, Emettitore 1 (C2,E1)
4. Gate 1 (G1)
5. Emettitore 1 (E1)
6. Emettitore 2 (E2)
7. Gate 2 (G2)
9 VCC
batteria
R4
2,0K
009036
Pulsante,
normalmente aperto
Pinza di
test gialla
5
4
Pinza di
test nera
R1
3,01M
009464
3
7
6
2
1
D1
LED rosso
109092
Pinza di
test rossa
R3
2,0K
009036
Q1
150A
1400V
109125
