1

MANUTENZIONE

powermax1000

Manuale di manutenzione

3-23

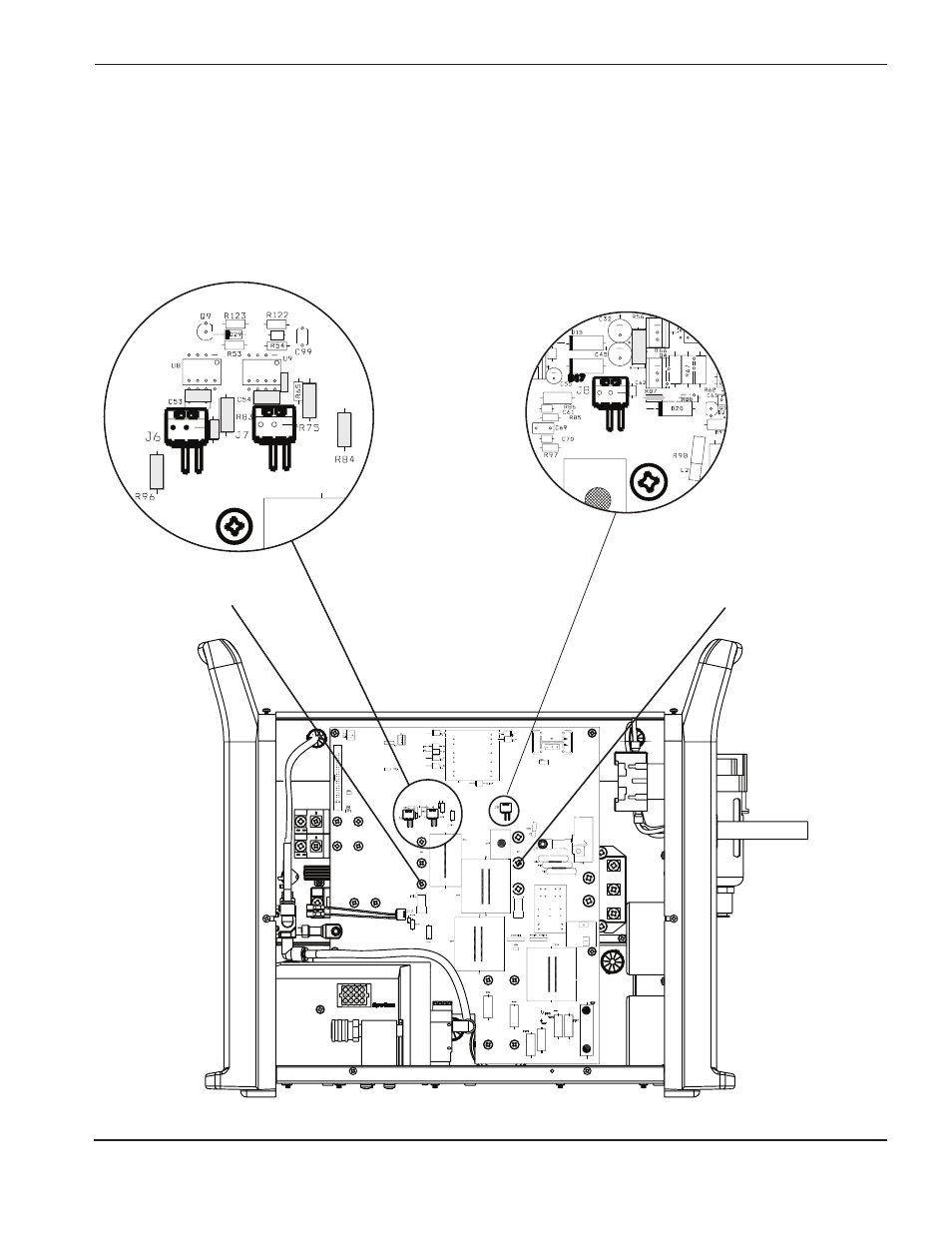

Test 5 – IGBT dell’inverter (Q6) e IGBT del PFC (Q7)

• Controllare la resistenza del circuito di comando gate.

• Se i valori non sono compresi entro un ±25% dei valori indicati sotto, sostituire la scheda di potenza (PCB2)

e l’IGBT corrispondente.

• Se i valori sono corretti, controllare entrambi gli IGBT con un tester per IGBT. Se un IGBT non supera il test,

sostituire la scheda di potenza (PCB2) e l’IGBT difettoso.

0

C100

IGBT Inverter (Q6)

IGBT del PFC (Q7)

o o

o o

R65

R82

Inverter

R82 = 994Ω
R83 = 6,1Ω
R65 = 995Ω
R75 = 6,1Ω
R84 = 10.4Ω
R96 = 0,4Ω

PFC

R87 = 994Ω
R56 = 4,1Ω
R98 = 1Ω
