1
MANUTENZIONE
3-20
powermax1000
Manuale di manutenzione

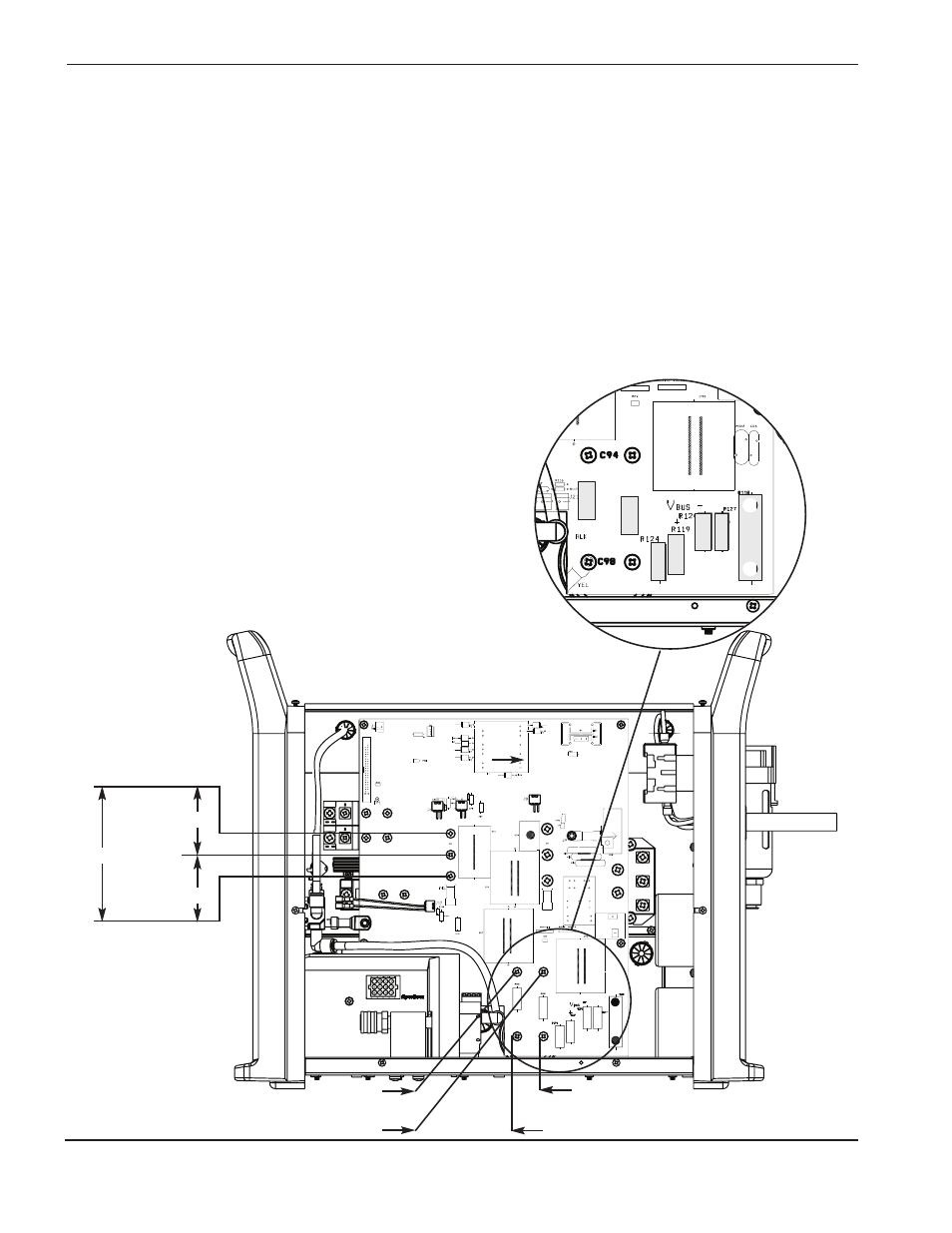

Resistenze di scarico del bus e di
partenza dolce per i numeri di serie
successivi a 1000-016236.
R124 = 75kΩ
R125 = 75kΩ
R126 = 75kΩ
R127 = 75kΩ
Resistenze di scarico del bus
e di partenza dolce per i
numeri di serie precedenti a
1000-016236.
R118 = 3Ω
R119 = 25kΩ
R120 = 25kΩ
Nota: I grandi condensatori
devono essere esterni al circuito.
R126 = 20,8k
R120 = 21,2k
R125 = 21,0k R127 = 21,2k
R124 = 24,1k
R119 = 24,1k
Test 2 – bilanciamento di tensione
Eseguire una prova per verificare il bilanciamento della tensione del bus, il circuito del fattore di potenza e il circuito
per la partenza dolce.
• Verificare il numero di serie del generatore. I generatori con numero di serie precedenti a 1000-016236
hanno una scheda di potenza diversa da quella dei sistemi con numeri di serie successivi a 1000-016236.
• Rimuovere le viti dai condensatori C94 e C98 prima di misurare le resistenze indicate di seguito.
• Controllare la tensione ai capi dell’IGBT dell’inverter (Q6).
• Controllare la tensione ai capi dei condensatori (C94, C98) prima e durante il funzionamento della torcia.
• La tensione ai capi di entrambi i condensatori deve essere di 375 VCC.
Sui generatori con numero di serie minore di 1000-016236, se i condensatori non sono bilanciati a 375 VCC,
installare il kit di resistenze RCD (codice parte 128963). Per i generatori con numeri di serie maggiori, sostituire la
scheda di potenza.
Nota: tutti i valori possono avere una tolleranza di ±15%.
750 VCC
375 VCC
375 VCC
C94
375 VCC
C98
375 VCC
IGBT Inverter (Q6)
