INSTALLAZIONE
2
3-26 HPR130 Auto Gas Manuale di istruzioni

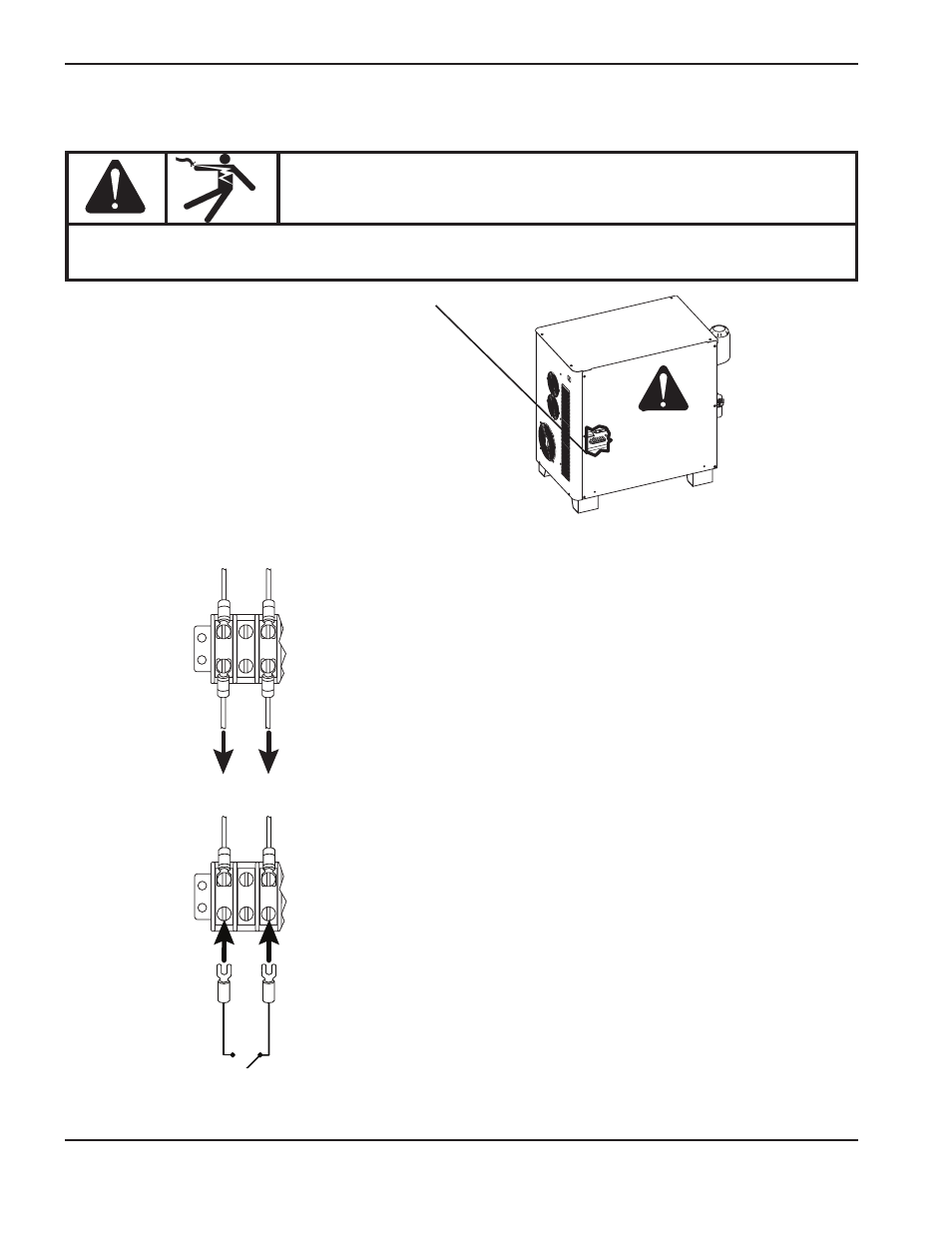

1. Individuare la morsettiera 2 (TB2) sul generatore.
2. Rimuovere i fili 1 e 3 come indicato. Questi fili non devono essere ricollegati.
3. Collegare l’interruttore ai terminali 1 e 3 come indicato.
Posizione di TB2
1 2 3
1 3
TB2
1 3
1 2 3 TB2
1 3
Nota: Usare un interruttore, un relé o un relé a stato solido compatibile con la tensione di 24VAC a
100mA. Occorre usare un interruttore con contatto permanente, non un interruttore con
contatto momentaneo.
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l'alimentazione elettrica prima di eseguire la manutenzione. Consultare la Sezione
Sicurezza del manuale di istruzioni per ulteriori raccomandazioni sulla sicurezza.
Interruttore di accensione on/off a distanza (fornito dal cliente)
