INSTALLAZIONE
1
3-16 HPR130 Auto Gas Manuale di istruzioni

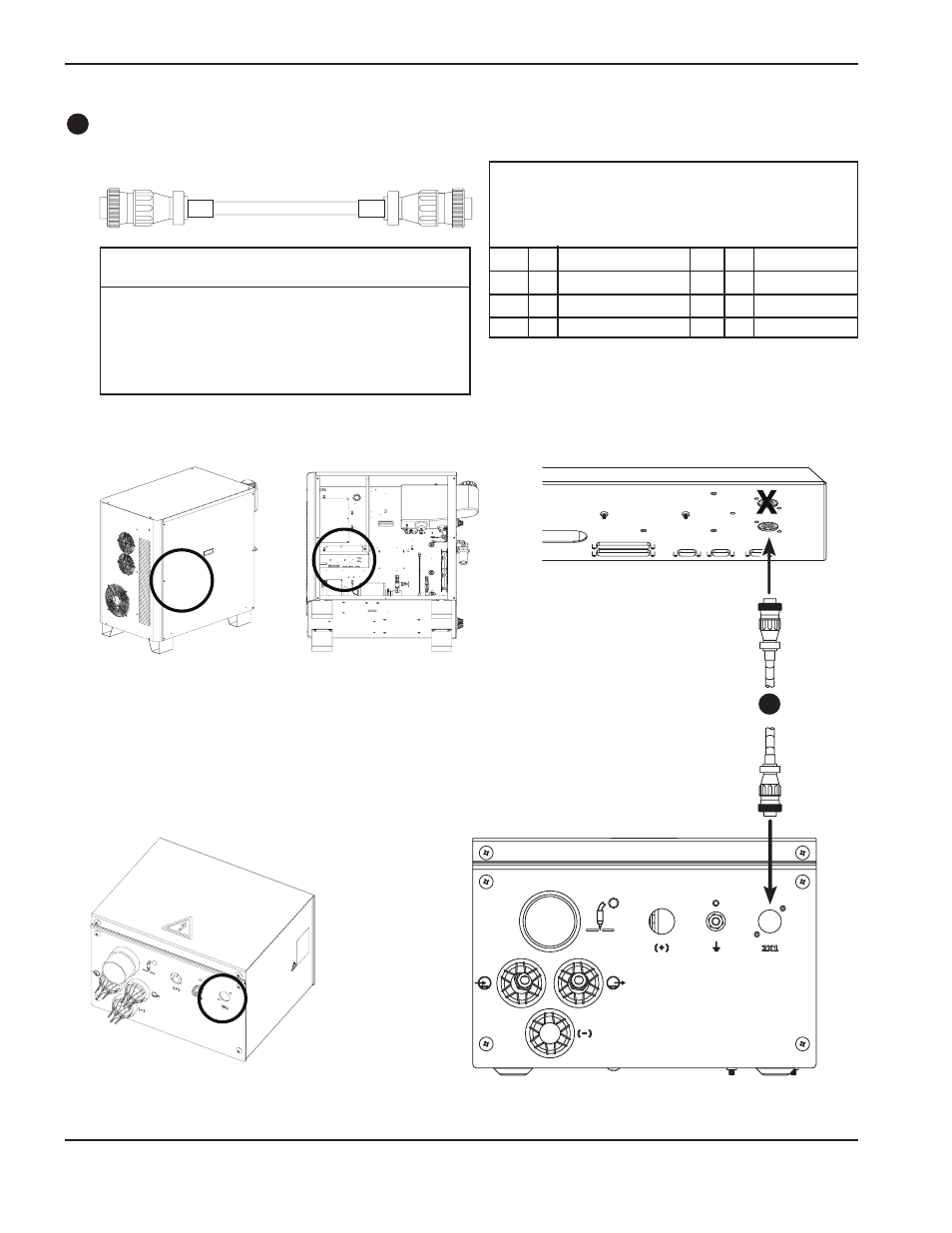

Cavo del comando di accensione
3
3
ELENCO DEI SEGNALI DEI CAVI –
da generatore a consolle di accensione
Lato generatore Lato consolle di accensione
Pin # I/U Descrizione Pin # I/U Funzione
1 120 VCA Caldo 1
2 120 VCA Ritorno 2
3 Terra 3
4 Libero 4
I/U = Ingresso/Uscita
Codice Codice
articolo Lunghezza articolo Lunghezza
123684* 1.5 m (5 ft) 123836 20 m (65 ft)
123419 3 m (10 ft) 123736 25 m (82 ft)
123834 4.5 m (15 ft) 123672 35 m (115 ft)
123670 7.5 m (25 ft) 123673 45 m (150 ft)
123835 10 m (35 ft) 123837 60 m (200 ft)
123671 15 m (50 ft) 123838 75 m (250 ft)
* Il cavo numero 123684 serve per i sistemi con la consolle di accensione montata sul generatore.
