MANUTENZIONE
5-24
HPR130 Auto Gas
Manuale di istruzioni

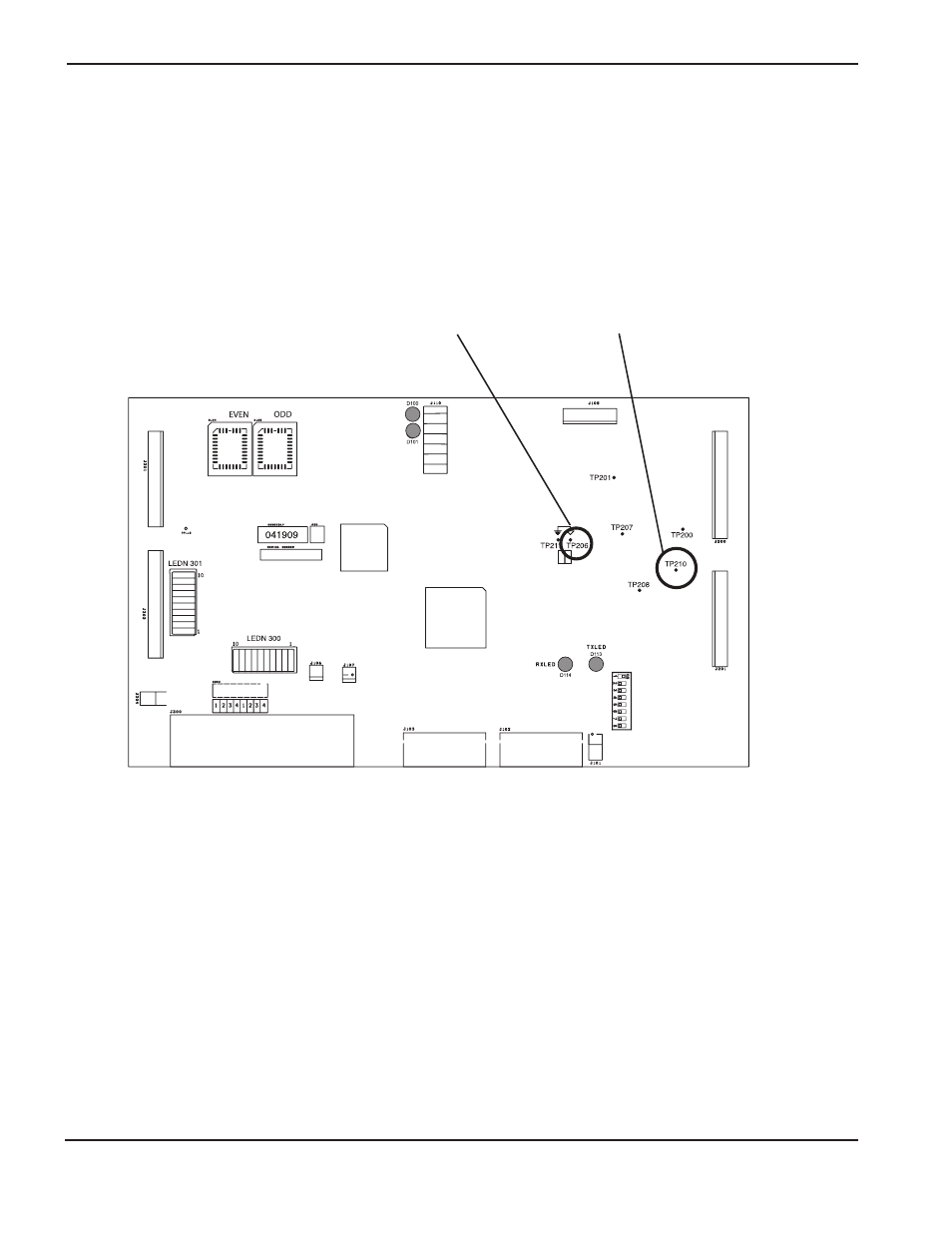

TP 206
TP 210
Verifica del flussostato
4. Ricollegare il tubo di ritorno alla pompa ed accendere il generatore.
5. Misurare la tensione VCC tra TP210 e TP206. TP206 è il conduttore comune sulla scheda PCB3. TP210 fornisce
una tensione filtrata, ridimensionata al 67%, proveniente dal flussostato. Una tensione di 0.45 VCC (0,67 VCC al
flussostato) corrisponde a 2.3 l/min. (0,6 gal/min). Se il valore di tensione su TP210 è inferiore a 0,45 VCC e la
portata è pari o superiore a 3,0 l/min. (0,8 gal/min), sostituire il flussostato.
