MANUTENZIONE
HPR130 Auto Gas Manuale di istruzioni 5-37
6. Se il chopper non fornisce +311 VCC, verificare che i LED2 e D2 siano accesi. Se sono spenti, verificare che ci sia
una tensione di 120 V su JP9.6, sui pin 1 e 2, sul chopper. Se non c’è una tensione di 120 V su JP9.6, ispezionare il
cablaggio sulla scheda di distribuzione di potenza. Riparare o sostituire tutti i componenti difettosi. Verificare inoltre
che il LED1 sia acceso quando viene dato il comando START. Se il LED1 non è acceso quando viene dato il segnale
di START, verificare che J9.1 sia alloggiato correttamente sul chopper. Ispezionare il cablaggio da J9.1 alla scheda di
controllo. Se il cablaggio e le correzioni sono OK, sostituire la scheda di controllo.
7. Se un chopper non fornisce ancora +311 VCC dopo aver completato la procedura indicata sopra, sostituire
il chopper.

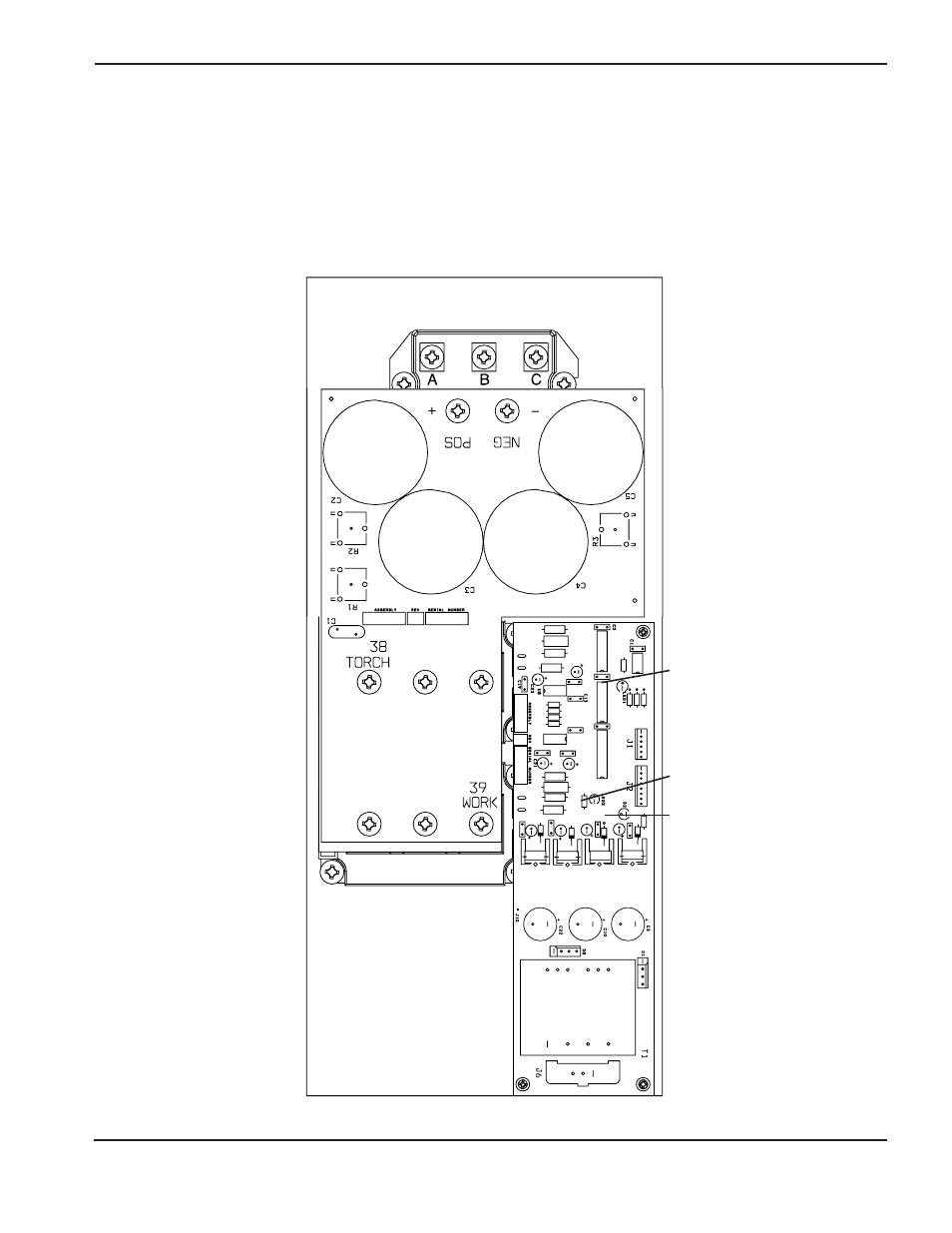

Modulo chopper– vista frontale
Raddrizzatore
in ingresso
Ponte di ingresso
(ingresso trifase CA)
LED1
D2
LED2
