Codice articolo Lunghezza
123209 5 ft./1.5 m
123210 10 ft./3 m
123211 15 ft./4.6 m
123212 20 ft./6.1 m
123022 25 ft./7.6 m
123213 30 ft./9.1 m
123214 35 ft./10.6 m
Codice articolo Lunghezza
123215 40 ft./12.2 m
123216 45 ft./13.7 m
123023 50 ft./15.2 m
123217 75 ft./23 m
123218 100 ft./30.5 m
123219 125 ft./38 m
123220 150 ft./45.6 m
THC.84
Numero Numero
piedino Colore Nome segnale Funzione piedino
1, 20 Nero/Rosso Non connesso 1, 20
2, 21 Nero/Verde Non connesso 2, 21
3, 22 Nero/Blu Non connesso 3, 22
5 Ingresso Nero Drive ID2 - Bit più significativo dell’ID unità di sollevamento (binario 3). 5 Uscita
24 Marrone ID2 comando + 24
6 Ingresso Nero Drive ID1 - ID unità di sollevamento (binario 2) 6 Uscita
25 Arancione ID1 comando + 25
7 Ingresso Rosso Drive ID0 - Bit meno significativo dell’ID unità Codice ID connessione ponticello 7 Uscita
26 Bianco ID0 comando + di sollevamento (binario 1). 26
8 Uscita Rosso Lifter Up - Attivo quando l’unità di sollevamento 8 Ingresso
27 Verde Unità di sollevamento su + si sposta verso l’alto. 27
9 Ingresso Rosso Lower Limit Sw Com Interruttore di fine corsa comune. 9 Uscita
Interruttore di fine corsa inferiore comune
28 Ingresso Blu Lower Limit Switch La chiusura dell’interruttore all’ingresso indica che la torcia ha raggiunto il limite 28 Uscita
Interruttore di fine corsa inferiore inferiore della corsa o ha raggiunto la posizione zero.
10 Uscita Rosso Lower Limit Switch 24 V Alimentazione dell’interruttore di fine corsa. 10 Ingresso
Interruttore di fine corsa inferiore 24V
11 Uscita Rosso Home Switch La chiusura dell’interruttore all’ingresso indica che la torcia ha raggiunto il limite 11 Ingresso
Interruttore posizione di partenza superiore della corsa o ha raggiunto la posizione massima.
29 Uscita Giallo Home Switch Common Interruttore posizione di partenza comune. 29 Ingresso
Interruttore posizione di partenza comune
30 Uscita Marrone Home Switch 24 V Alimentazione dell’interruttore posizione di partenza. 30 Ingresso
Interruttore posizione di partenza 24V
16 Uscita Verde Lifter Down - Attivo durante la discesa verso il basso dell’unità di sollevamento. 16 Ingresso
35 Marrone Unità di sollevamento giù + 35
17 Uscita Verde Lifter Brake Out - Applica il freno elettromagnetico all’unità di sollevamento. 17 Ingresso
36 Arancione Uscita freno unità di sollevamento + 36
4 Ingresso Nero Lifter Spare In 5 - Riservato 4 Uscita
23 Giallo Ingresso riserva unità di sollevamento + 23
12 Uscita Rosso Crash Detect - Riservato 12 Ingresso
31 Arancione Sensore impatto + 31
13 Uscita Verde Lifter Spare 3 - Riservato 13 Ingresso
32 Bianco Riserva per unità di sollevamento 3 + 32
14 Uscita Verde Reserved Riservato 14 Ingresso
33 Blu Riservato 33
15 Uscita Verde Lifter Spare 1 - Riservato 15 Ingresso
34 Giallo Riserva per unità di sollevamento 1 + 34
18 Bianco 24 VDC Common Disponibile a 24 VCC, 500 mA massimo. 18 Ingresso
Comune 24 VCC
37 Nero 24 VCC+ 37
19 Reserved Riservato 19
Riservato
Modulo di controllo THC Gruppo di sollevamento

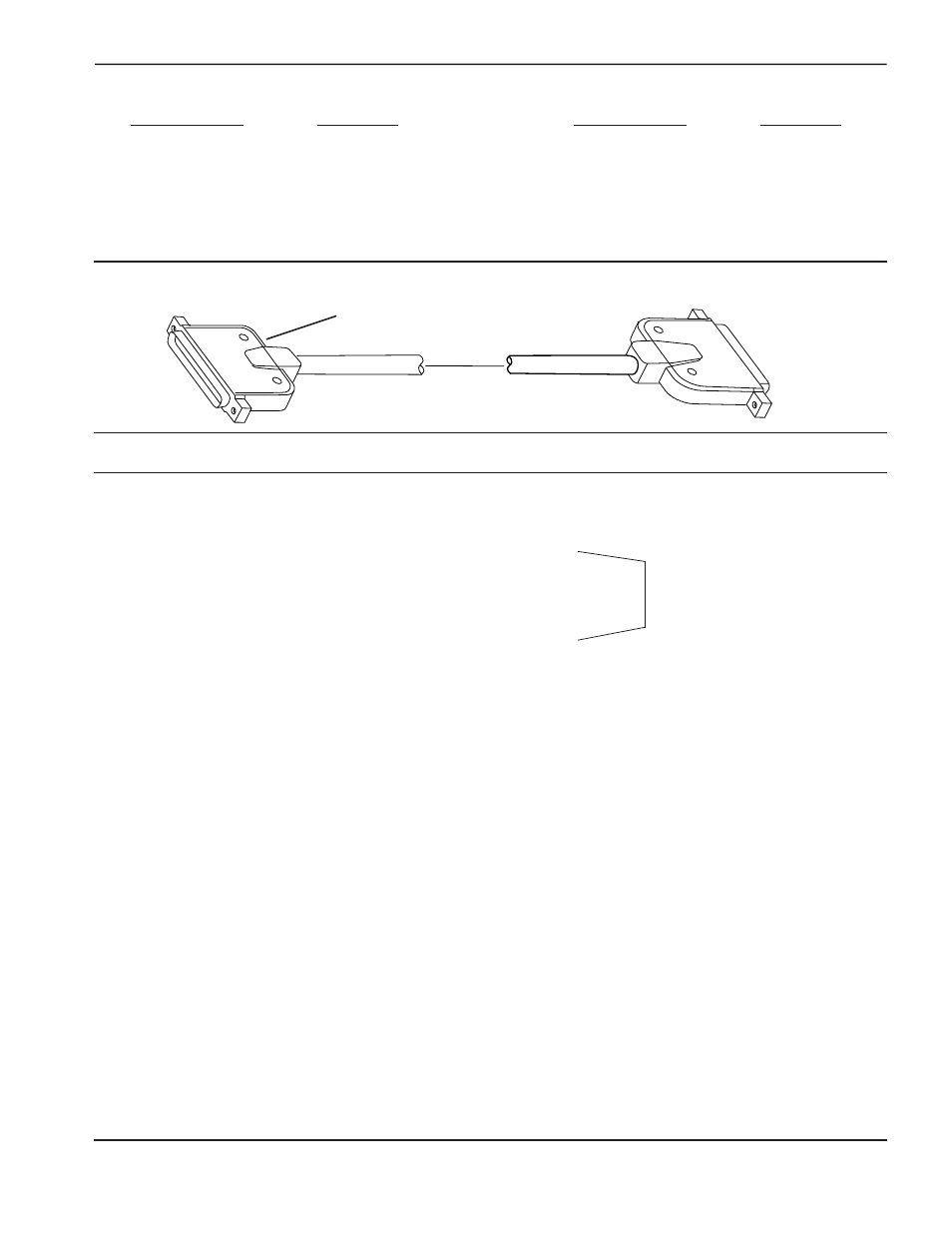

Figura 3-15 Cavo I/O unità di sollevamento – Codici articolo ed elenco dei segnali
Connettore tipico
INSTALLAZIONE
7/7/00
Command THC ( Robotizzato) Manuale di istruzioni 3-25
