INSTALLAZIONE
7/7/00
Command THC ( Robotizzato) Manuale di istruzioni 3-3
Montaggio delle unità di sistema
Prima di interconnettere il sistema THC, montare le unità come richiesto, utilizzando le attrezzature fornite dal
cliente. Non installare le unità su mobili o sul pavimento senza opportuno fissaggio. Per le dimensioni delle unità
fare riferimento alla sezione 2, Specifiche.
Modulo di controllo THC
• Si consiglia di montare il modulo di controllo THC vicino al controller CNC, per poter accedere
all’alimentazione del sistema THC e semplificare il lavoro di cablaggio. L’unità può essere montata in
qualsiasi posizione, a condizione che il modulo di alimentazione (alloggiamento ed interruttore CA) non sia
rivolto verso l’alto. Il modulo è provvisto di quattro fori di montaggio del diametro di 6 mm. Vedere Figura 3-1.
12 in.
(305 mm)
17.25 in.
(438 mm)
THC.70

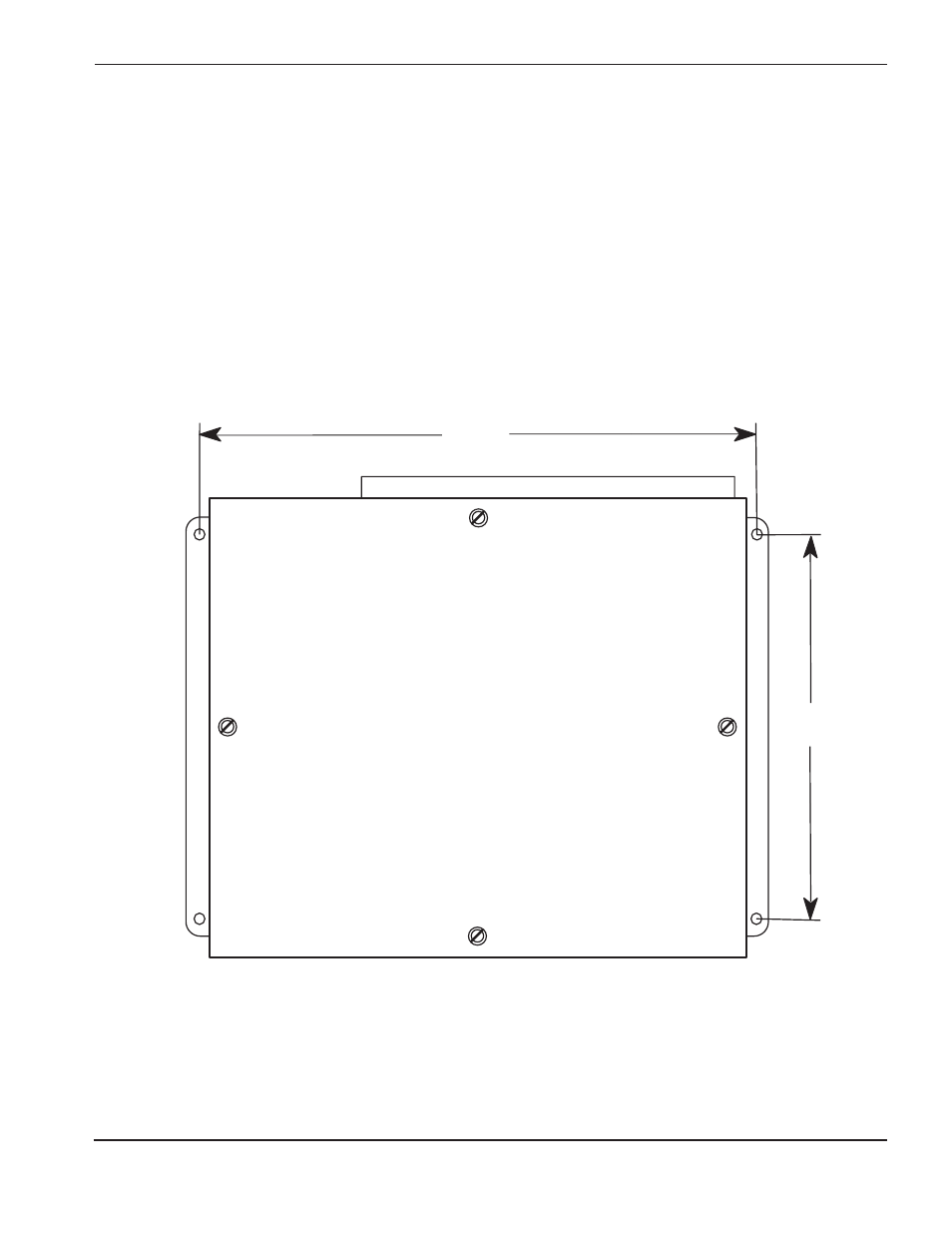

Figura 3-1 Supporto del modulo di controllo THC
