INSTALLAZIONE
7/7/00
3-20 Command THC ( Robotizzato) Manuale di istruzioni
Cavo di alimentazione

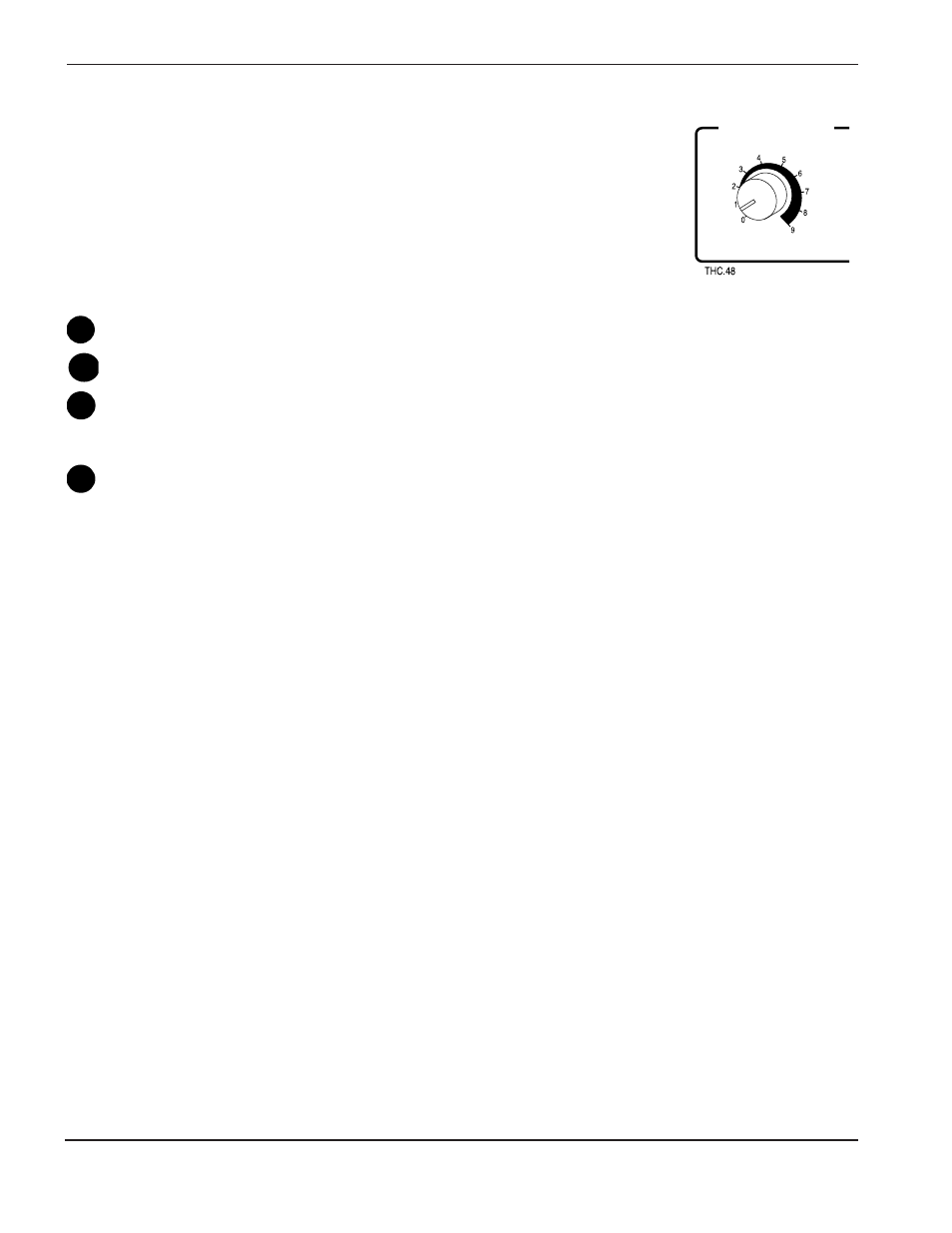

L’alimentatore HD3070 è dotato di un potenziometro per la regolazione del tempo di
ritardo di sfondamento. Disattivare il potenziometro sull’alimentatore seguendo quanto
riportato nella Sezione 3 del manuale di istruzione dell’HD3070.
Vedere Figura 3-11.
Collegare la spina del cavo di interfaccia alla presa 1X1 sul retro dell’alimentatore.
Collegare l’altra spina del cavo di interfaccia al CNC.
Installare le 5 coppie di conduttori del cavo di interfaccia al gruppo di interfaccia plasma come illustrato in
Figura 3-11. Controllare che nessuno dei fili di terra (senza isolamento) o degli schermi sia in contatto con la
scheda PC o con i connettori J5 e J6.
Installare il filo con il terminale a “U” al gruppo di interfaccia plasma come illustrato nella Figura 3-11.
Vedere Figura 3-14 per i codici articolo e l’elenco dei segnali del cavo di interfaccia.
D
C
B
A
RITARDO DI
SFONDAMENTO
