INSTALLAZIONE
7/7/00
3-24 Command THC ( Robotizzato) Manuale di istruzioni

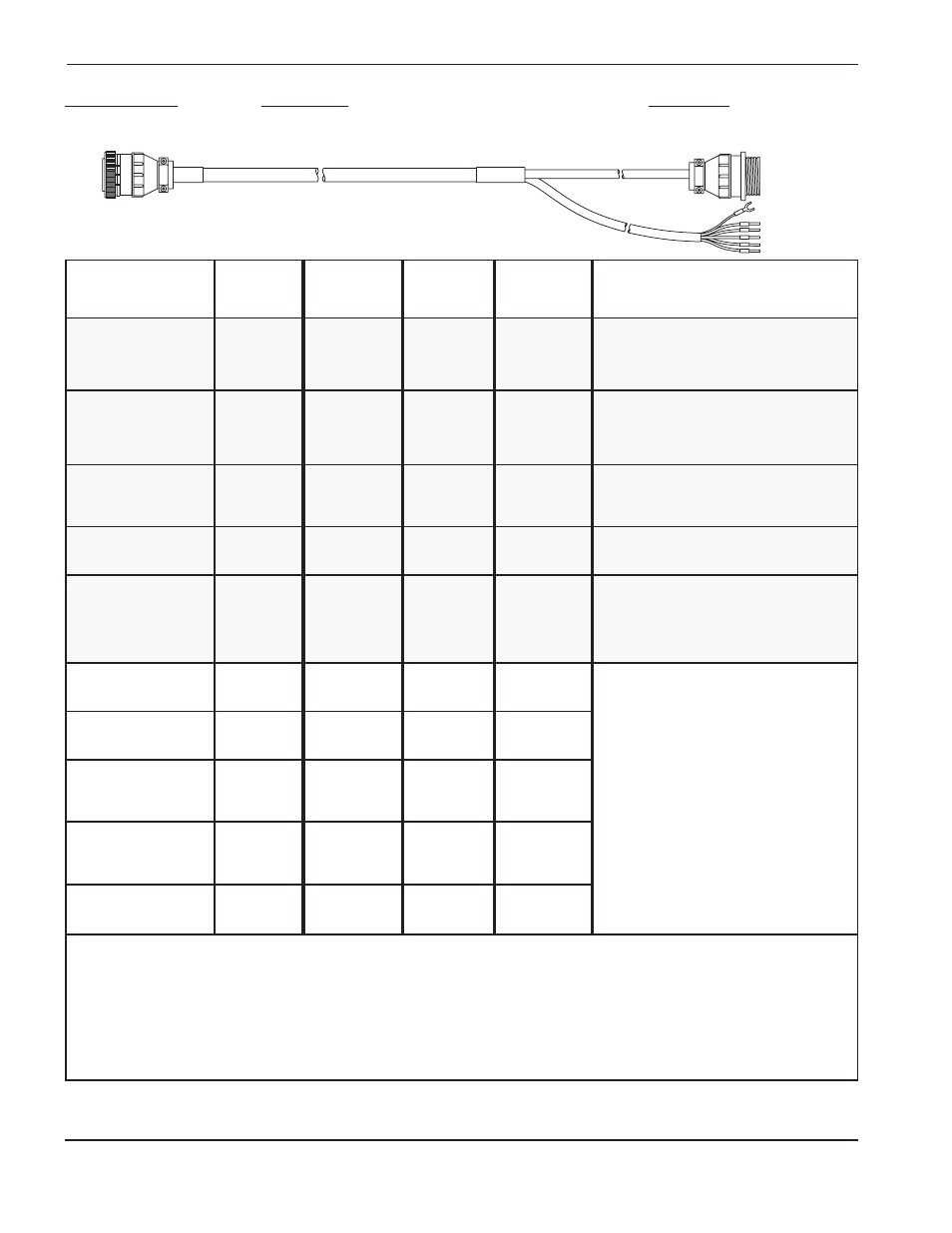

Figura 3-14 Cavo Interfaccia HD3070 – Codici articolo ed elenco dei segnali
Codice articolo Descrizione Lunghezza
123270 HD3070 Power Supply Interface Cable 6 ft./1.8 m
1X1 1X1
Estremità Estremità
Nome alimentatore Estremità interfaccia
segnale Colore (1X1) CNC plasma Funzione
Hold - Nero 1 Non J5-6 (Opzionale) Segnale (I/O) di fermo
Fermo + Rosso 5 connesso J5-5 accensione utilizzato per il pre-flusso durante
Dispersione Dispersione 10 l’IHS. Utilizzato inoltre dall’alimentatore per
sincronizzare il funzionamento delle
installazioni multiple di torce.
Pierce Complete - Nero 2 Non J5-8 (Opzionale) Segnale di sfondamento
Sfondamento completo + Bianco 6 connesso J5-7 completo utilizzato dall’alimentatore per
Dispersione Dispersione 11 temporizzare la transizione dal flusso del gas
di sfondamento al flusso del gas di taglio.
L’utente immette il ritardo nel THC.
Torch Ignition Out - Nero 3 Non J5-4 (Opzionale) Segnale (I/O) di uscita innesco
Uscita accensione + Verde 7 connesso J5-3 torcia. Viene mantenuto durante l’innesco
torcia della torcia e il contatto si chiude dopo
Dispersione Dispersione 12 l’innesco. Chiusura del contatto a secco.
Plasma On - Nero 9 Non J6-4 Segnale di plasma attivo viene mantenuto
Plasma attivo + Giallo 15 connesso J6-3 durante il taglio plasma. Se il segnale viene
Dispersione Dispersione 14 perduto, è necessario riavviare il sistema.
Transfer Out - Nero 37 Non J6-2 Segnale di trasferimento arco. Il
Trasferimento arco + Rosso 36 connesso J6-1 contatto si chiude dopo il trasferimento
Dispersione Dispersione 25 dell’arco e il ritardo di sfondamento
(impostato sul pannello anteriore
dell’alimentatore). Chiusura del contatto a
secco.
Power Off Nero 4 4 Non
Alimentazione spenta Blu 8 8 connesso
Dispersione Dispersione 13 13
External Interlock Rosso 16 16 Non
Interruttore esterno Blu 17 17 connesso
Dispersione Dispersione 18 18
Power On Input Nero 35 35 Non Questi segnali sono connessi al CNC.
Ingresso alimentazione Marrone 34 34 connesso Per informazioni sui segnali, fare
accesa riferimento al manuale di istruzioni HD3070.
Dispersione Dispersione 23 23
Power Interlocks Rosso 25 25 Non
Interruttori Bianco 30 30 connesso
alimentazione
Dispersione Dispersione 24 24
1/50 AC Volts Rosso 33 33 Non
1/50 VCA Verde 28 28 connesso
Dispersione Dispersione 37 37
La zona grigia indica le connessioni dell’interfaccia plasma.
Gli altri punti di connessione (oltre a J5 e J6) del gruppo interfaccia plasma sono:
• J5-1 (+) e J5-2 (-) - 24 VCC disponibili, 500 mA massimo
• Da J5-9 a J5-14 - riservato per uso futuro.
• J6-5 (+) e J6-6 (-) - contatto ugello alternativo. Un segnale otticamente isolato che indica se l’ugello è in contatto fisico con la lamiera. Il
contatto fisico è indicato dal numero logico 1.
• Da J6-7 a J6-12 - riservato per uso futuro.
• J6-13 e J6-14 - messa a terra protettiva.
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
