INSTALLAZIONE
6
Command THC ( Robotizzato) Manuale di istruzioni 3-9
6. Collegare l’uscita elettrica
ቪ
del dispositivo di distacco al circuito di arresto d’emergenza sul CNC.
7. Montare il filtro/regolatore
ቫ
.
8. Collegare il tubo al regolatore
ቫ
e al dispositivo di distacco
ቪ
.
9. Installare un tubo di giunzione dall’alimentazione dell’aria all’ingresso del regolatore
ቫ
a 6,9 bar (pressione
massima raccomandata). La dimensione del raccordo di ingresso del regolatore è di
1/4 di pollice NPTF.
10. Regolare
ቫ
la pressione finché il manometro non indichi 2 bar (pressione iniziale raccomandata).
11. Simulare manualmente un urto per testare l'unità di distacco.
12. Regolare la pressione dell’aria fino ad ottenere la forza di distacco desiderata.
13. Dopo aver installato l’unità di distacco, attivare il circuito d’arresto di emergenza sul CNC.
Note
• Impostare la pressione di ingresso nel filtro/regolatore
ቫ
su 6,9 bar. Non superare i 10,2 bar.
• Il percorso dei cavi, la forza di stallo, la velocità IHS e i movimenti di accelerazione/decelerazione possono
influire sull’impostazione della pressione necessaria per un funzionamento affidabile.
• Se si sospende l’erogazione dell’aria compressa (per esempio durante la notte) sarà necessario riposizionare
manualmente il dispositivo di distacco dopo averla ripresa. In caso di perdita di pressione, il dispositivo di
distacco non rimarrà in posizione.
Marrone
33,34 mm
Pressostato di
interruzione,
normalmente aperto
Ingresso NPTF
1/4 poll. 6,9 bar
Blu
(non collegato)
Nero

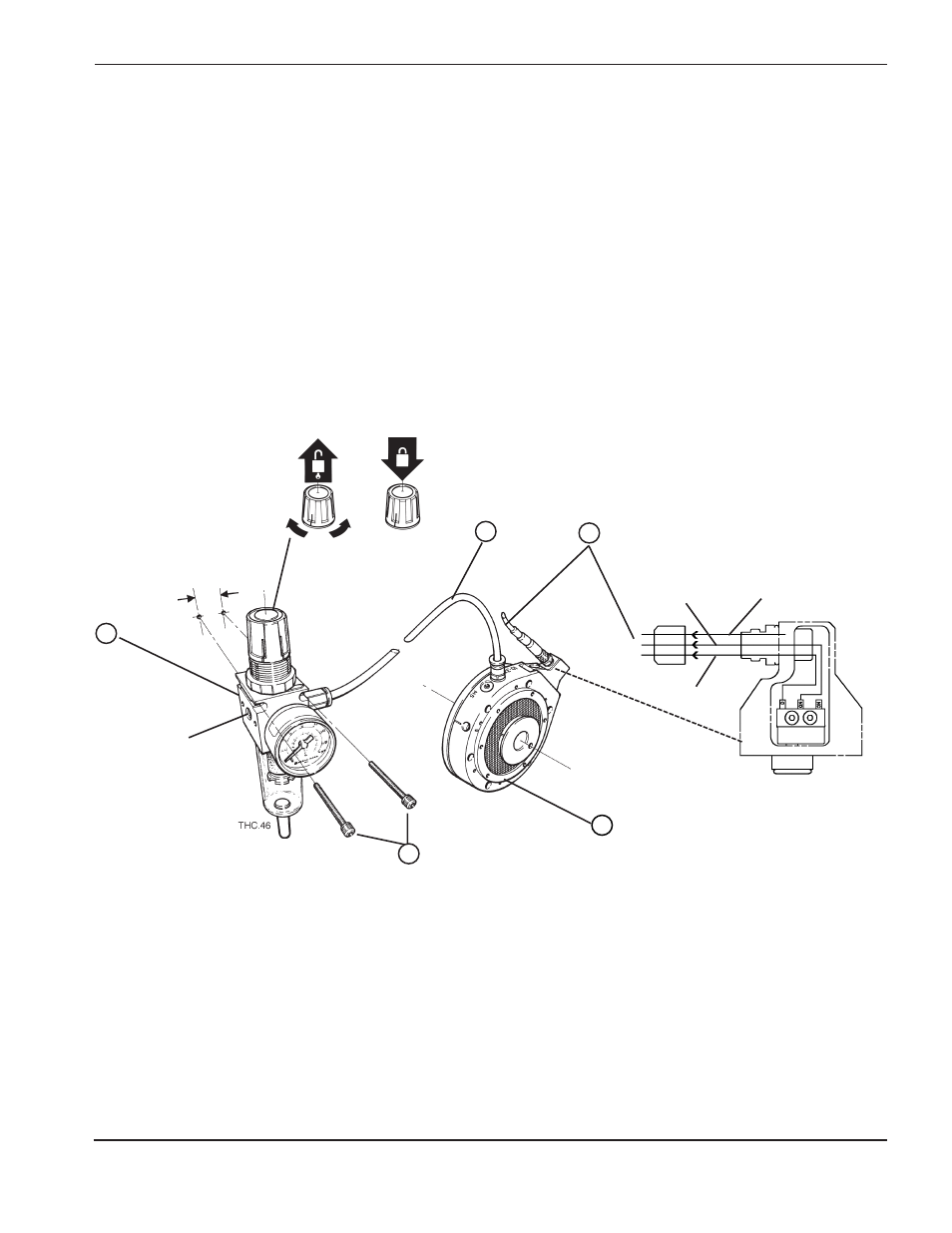

Figura 3-4 Dettagli di montaggio del kit distacco torcia per unità di sollevamento robotizzato (2 di 2)
LEGENDA
Vedere pagina
precedente
9 12
10
11
3
