Agility – Manuale Installatore
Pagina 61
Modulo I/U: Zone Filari
Parametro Default Range
Inattività No Si/No
Determina se la zona partecipa alla funzione inattività. La funzione serve per ricevere segnali dai
sensori per monitorare l’attività di malati, anziani o disabili. Per maggiori informazioni fare
riferimento alle caratteristiche dell’inattività descritte a pagina 50.
Annulla Allarme Si Si/No
Questo parametro definisce se una segnalazione d’allarme di una zona verrà trasmessa
immediatamente o in ritardo alla Centrale Ricezione Allarmi MS.
Per maggiori informazioni fare riferimento alle caratteristiche della funzione Annulla allarme
descritte a pagina 51.

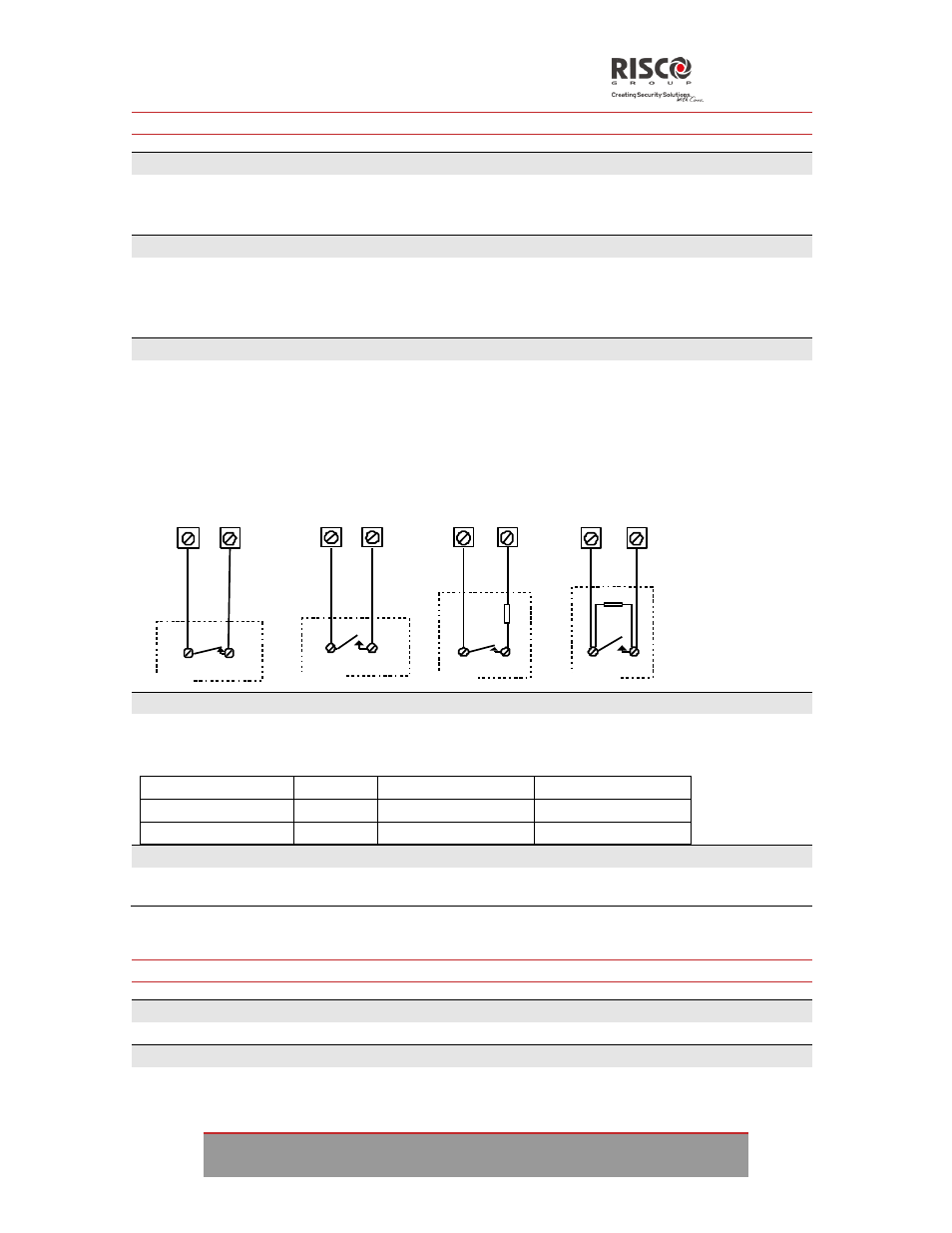

Terminazione EOL
Il menù Terminazione permette di configurare la terminazione fisica del circuito collegato alle zone filari
(zone da 33 a 36). La terminazione fisica di ogni zona deve rispettare quanto indicato nel menù:
o N/C: usata per contatti Normalmente Chiusi (N/C) senza resistenza di fine linea.
o N/O: usata per contatti Normalmente Aperti (N/O) senza resistenza di fine linea.
o EOL: usata per contatti Normalmente Chiusi (N/C) e/o Normalmente Aperti (N/O) in una zona
supervisionata con una Resistenza di Fine Linea (fornita) da 2200

.
ALLARME
2.2 K
CONFIGURAZIONE ZONA
NORMALMENTE APERTA
CONFIGURAZIONE ZONA
NORMALMENTE CHIUSA
ZONA CON RESISTENZA
DI FINE LINEA
(CONTATTO NC)
2 .2
K
Z COM Z COM
DISPOSITIVO
Z COM Z COM
ZONA CON RESISTENZA
DI FINE LINEA
(CONTATTO NO)
ALLARME ALLARME
ALLARME
DISPOSITIVO DISPOSITIVO DISPOSITIVO
Risposta Loop
Il menù Risposta Loop permette di impostare il tempo minimo che il circuito della zona filare deve
rimanere aperto prima di generare una condizione d'allarme.
Sono disponibili le seguenti opzioni:
Normale 400 ms 0,5 Ore 2,0 Ore 3,5 Ore
Lenta 1 secondo 1,0 Ora 2,5 Ore 4,0 Ore
Veloce 10 ms 1,5 Ore 3,0 Ore
Modo di Rilevazione
o Normale (default): 2,5 minuti di intervallo tra una trasmissione d’allarme e la successiva.
o Veloce (test sensori): La rilevazione d’allarme viene trasmessa immediatamente.
Uscite
Il Modulo I/U ha 4 uscite fisiche (2 a relè 3 Ampere e 2 Transistorizzate da 500 mA)
Modulo I/U: Uscite
Parametro
Etichetta
Un’etichetta identifica l’uscita di utilità del sistema.
Evento
