Agility – Manuale Installatore
Pagina 17

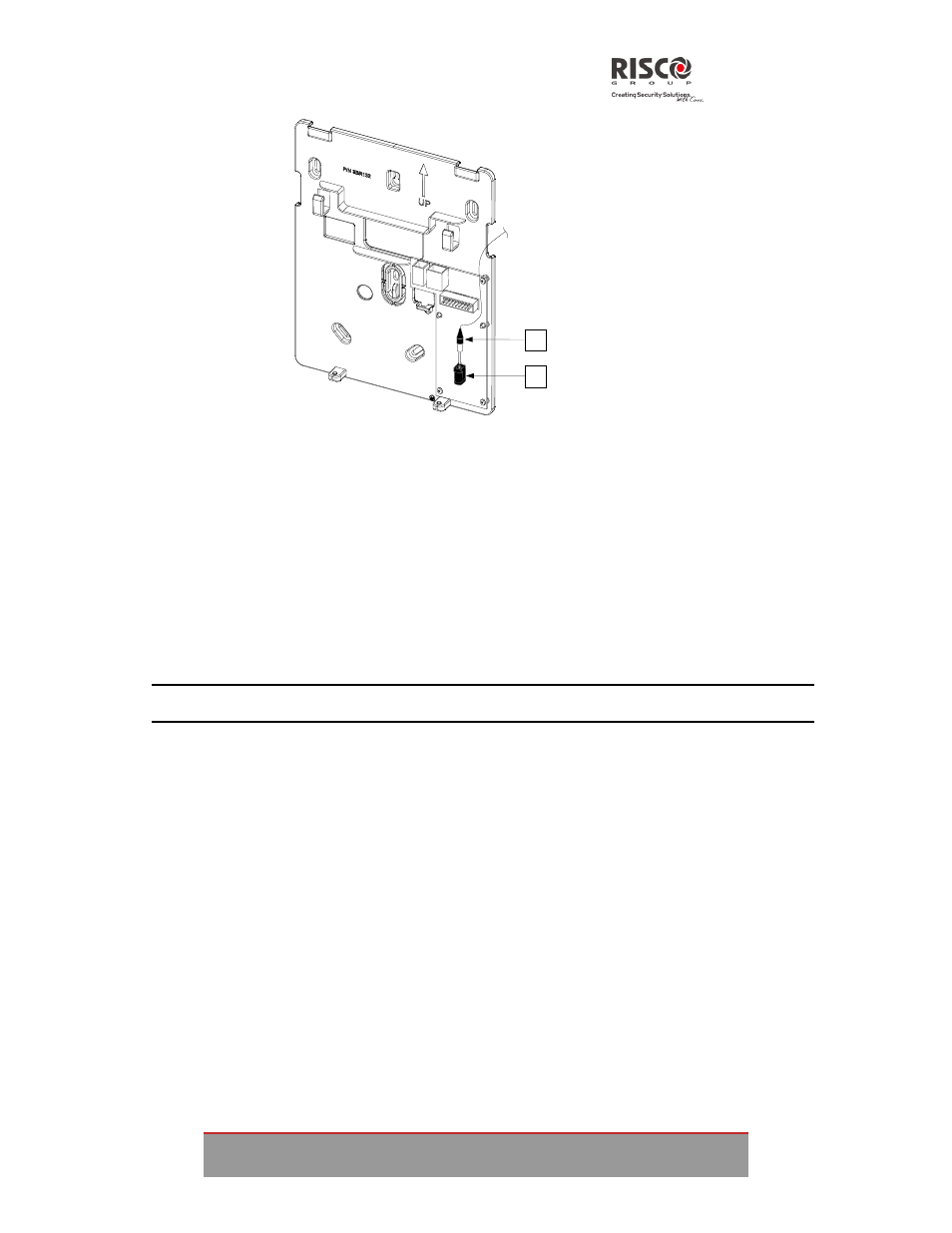

Figura 6A: collegamento del connettore di alimentazione del trasformatore
Completamento dell’Installazione
1. Impostare i microinterruttori DIP Switch secondo le indicazioni del paragrafo
“Impostazione dei Microinterruttori (DIP Switch)” (vedi pagina 17).
2. Collegare il cavo piatto tra il pannello principale e il supporto di montaggio (J1).
3. Fissare l’unità centrale al supporto di montaggio utilizzando le viti di
blocco.
4. Collegare il cavo di alimentazione alla rete elettrica.
5. Accendere la centrale Agility.
Impostazione dei Microinterruttori (DIP Switch)
Nota Importante: Nel sistema Agility 3, i microinterruttori della precedente versione, 1-4, sono stati spostati di una posizione,
risultando adesso dal 2-5. Il microinterruttore 1 è utilizzato per la nuova funzione Z-wave (uso futuro).
Dal trasformatore
9Vcc/1A
1
2
