Agility – Manuale Installatore
Pagina 13
Per montare Agility a parete procedere come segue:
1. Separare i supporti di montaggio:
a. Svitare le viti del supporto di montaggio (1, figura 2) poste sul fondo dell’unità ruotandole in senso
antiorario.
1

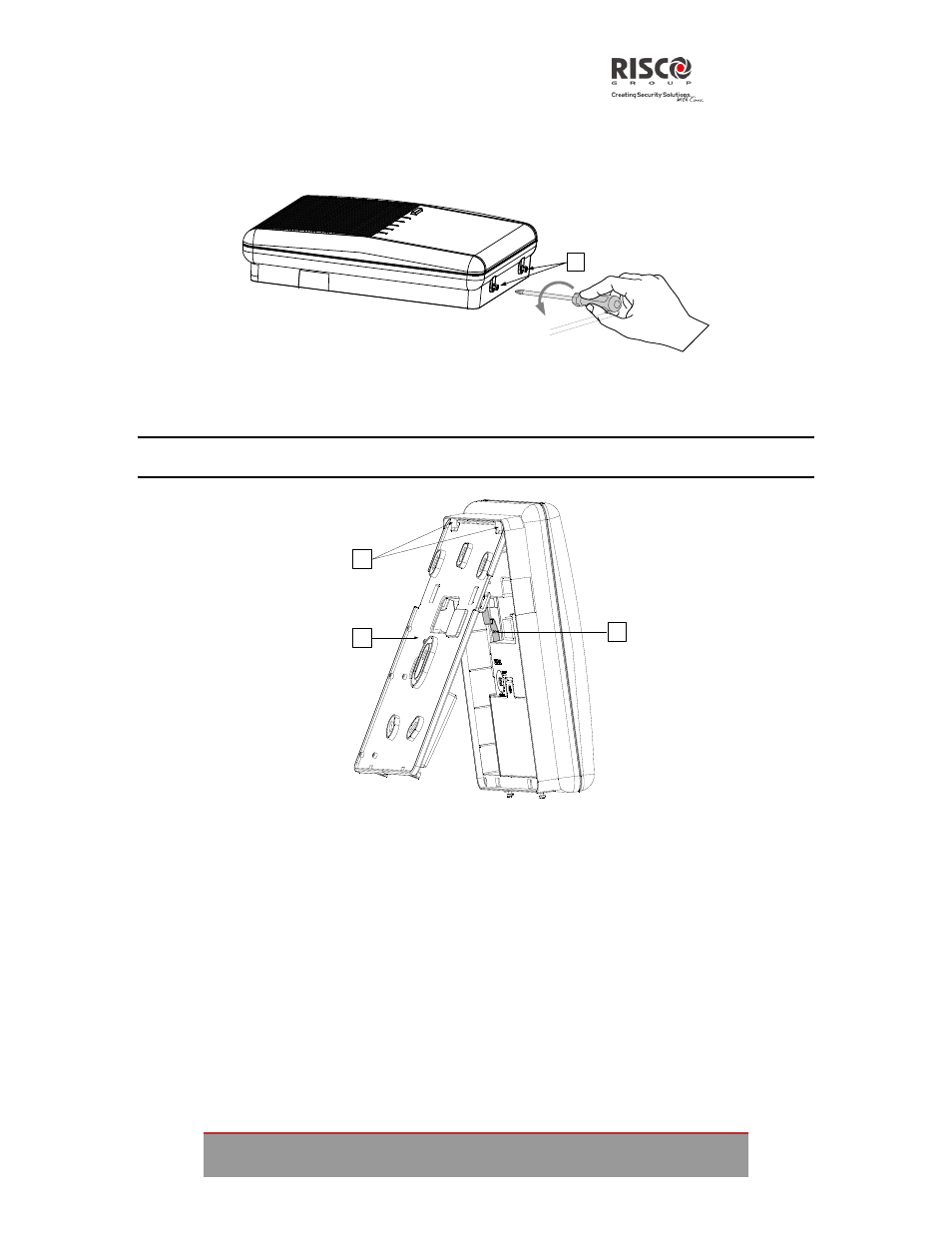

Figura 2: supporto di montaggio
b. Spingere leggermente il supporto di montaggio verso l'alto con un angolo di 45° e farlo scorrere
verso il basso per rimuovere il supporto di montaggio (2, figura 3) dalle linguette di blocco (1,
figura 3) nella parte superiore dell’unità.
Nota: non aprire i supporti di montaggio con angolo maggiore di 45° per evitare di rompere le linguette superiori e non strappare
il cavo piatto che collega l'unità di alimentazione al pannello frontale (PCB).
c. Scollegare il cavetto piatto (3, figura 3) dal alimentatore, lasciandolo collegato al pannello anteriore
1
2
3
Figura 3: rimuovere il supporto di montaggio
2. Appoggiare il supporto di montaggio contro la parete e segnare la posizione dei fori di fissaggio (sono
disponibili 5 fori di fissaggio, oggetto 1, e un foro aggiuntivo per fissare il supporto di protezione
tamper, oggetto 2, vedi figura 4).
3. Effettuare i fori nelle posizioni segnate e inserire i tasselli. Utilizzare le 5 viti del 5 a stella fornite nella
confezione per fissare il supporto di montaggio alla parete (ST4,2 mm x 32 mm DIN 7981).
4. Rompere le linguette per il passaggio cavi poste nella parte posteriore della centrale e far passare i cavi
lungo l'apposita guida (inclusi i cavi per l'alimentazione elettrica e la linea telefonica), vedi figura 4.
5. Se necessario rimuovere le linguette dei cavi (5) per permetterne il passaggio.
6. Bloccare i cavi con gli appositi ganci (4).
