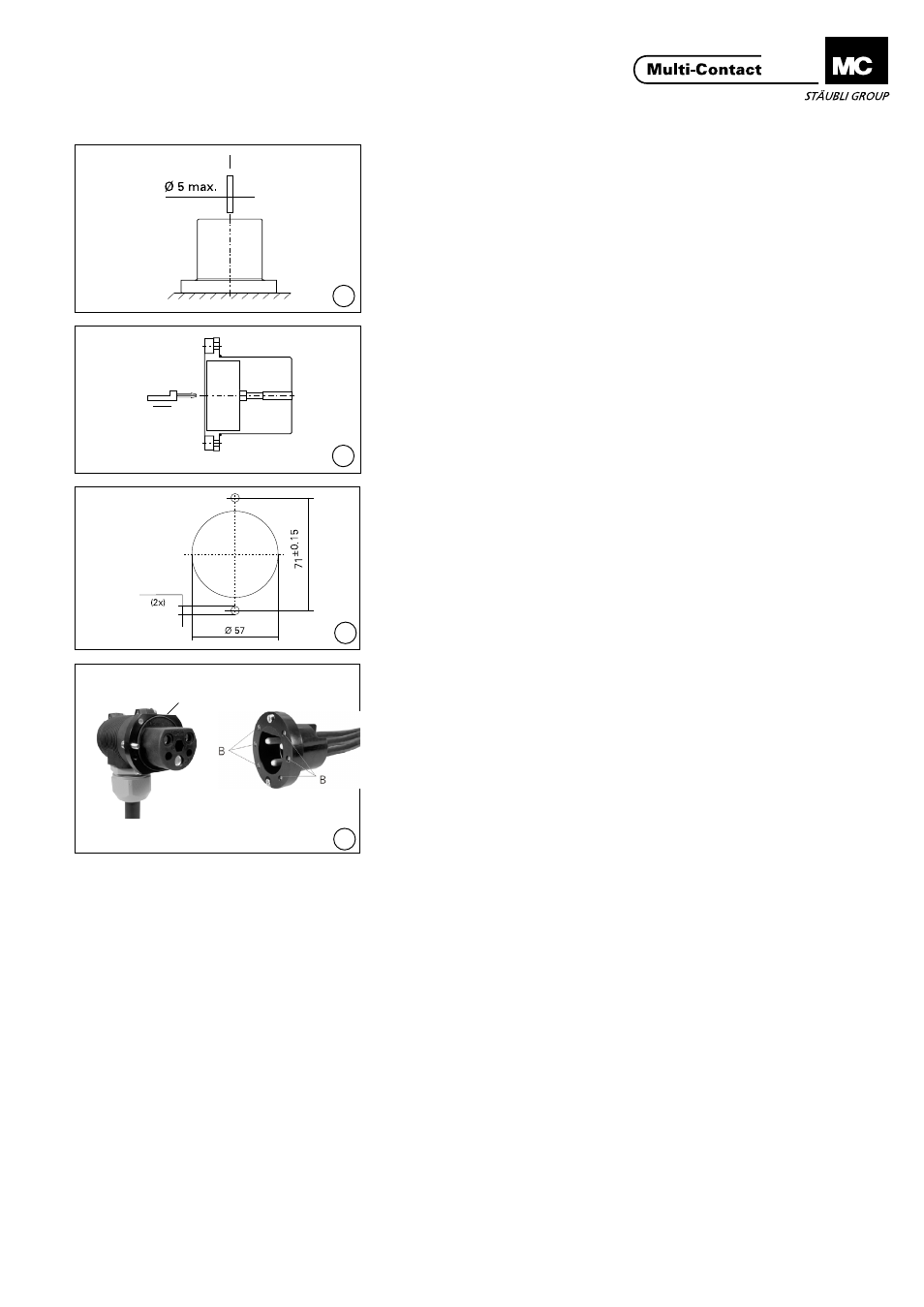

Montaggio della codifica esago-
nale
Assembly of hex. coding pin
(ill. 8)
Perforare il foro per la codifica esago-
nale con un punzone (Ø 5 mm max).
(ill. 8)
Break through the hole with a punch
(Ø 5 mm max.) for the hex. coding
pin�
(ill. 9)
Inserire il perno di codifica esagonale
(tipo 6KT.KOD.TID/S150, N. ordine
30.5311) nella posizione desiderata
fino a quando non si innesta in posi-
zione.
(ill. 9)
Press-in the hex� coding pin
(Type 6KT.KOD.TID/S150, Order no.
30.5311) in the desired position until it
can be heard engaging�
Montaggio connettore Assembly of plug connector
(ill. 10)
Praticare i fori come da schema di fo-
ratura� Avvitare la scatola sul lato ante-
riore della superficie di montaggio.
(ill. 10)
Drill holes according to drilling plan�
Screw receptacle on to front assembly
surface�
(ill. 11)
Le boccole filettate (B) insieme alla
flangia di fissaggio orientabile consen-
tono diverse possibilità di montaggio�
(ill. 11)
The threaded socket (B) allows in
combination with the rotary mounting
flange different assembly possibilities.
M5
o/or
Ø 5,5
Flangia di fissagio orientabile
Rotary mounting flange
