KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
9
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
2.2. INSTALLAZIONE DEL KIT COMFORT AIR SLIM
E DELLE BOCCHETTE
2.2.1. INSTALLAZIONE DEL KIT VENTILATORE

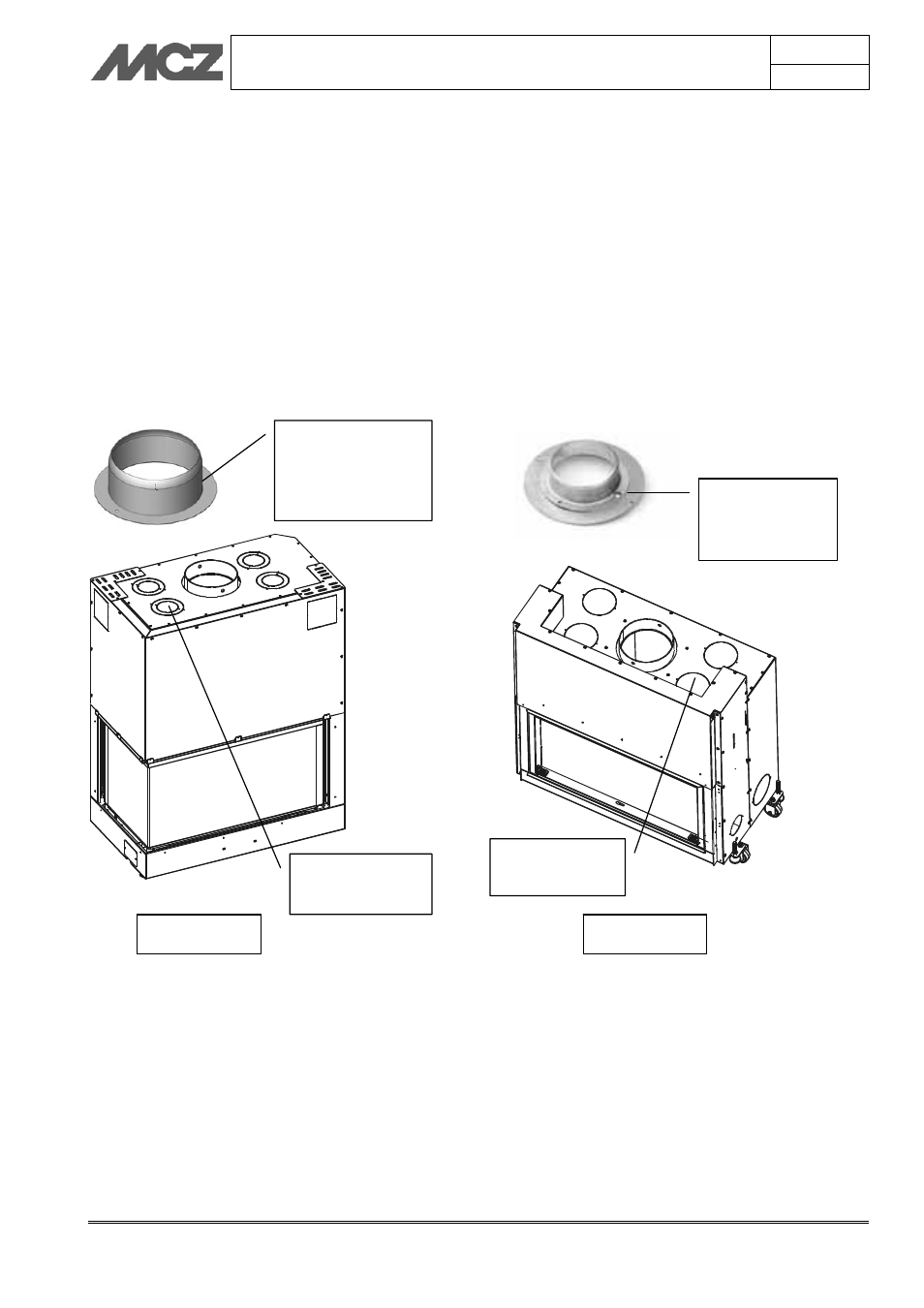

La ventilazione forzata prevede un tubo Ø 100 quindi, dove previsto,
rimuovere il semitrancio corrispondente (Fig.A) e utilizzare la flangia
“4” in dotazione con il kit mentre, per i termocamini predisposti con la
sola uscita da Ø 150 (Fig.B) è necessario acquistare l’accessorio
cod.4008047 (flangia). Quindi collegare il tubo “3” al termocamino e al
kit ventilatore.
SEMITRANCIO
INTERNO Ø 100
FLANGIA IN
DOTAZIONE “4”
CON IL KIT
VENTILATORE FLANGIA
ACCESSORIO
COD.4008047
FIGURA A FIGURA B
SEMITRANCIO
Ш 150
