KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
27
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

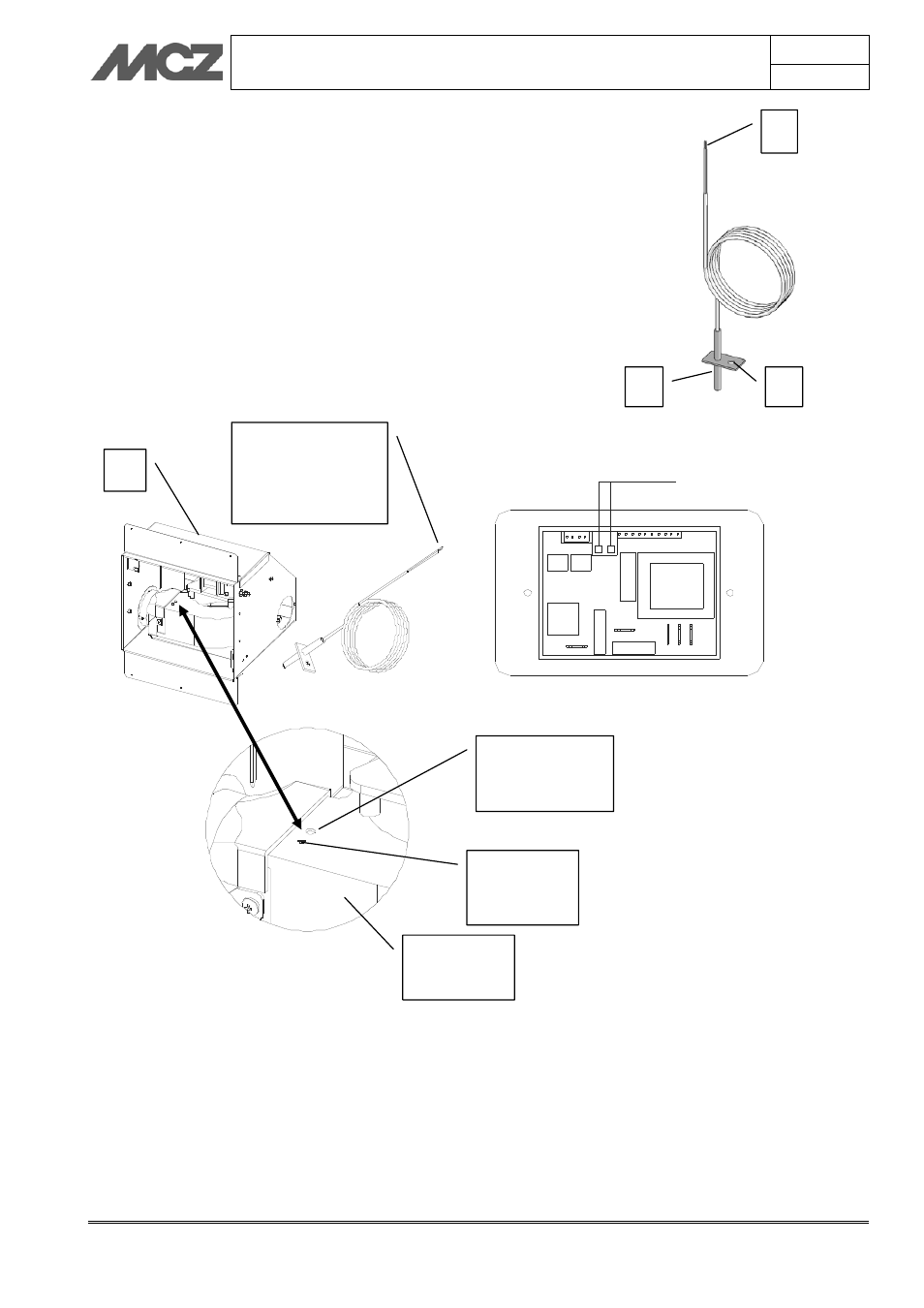

SONDA (NTC)
2.5.2.1.
Montaggio sonda di temperatura per
funzionamento automatico
La sonda viene data in dotazione assieme alla centralina e il
radiocomando.
La sonda di temperatura deve essere collegata alla centralina e le parti
sensibili (A-B) al convogliatore (1) (vedi schema sotto)
Per il montaggio procedere come segue:
 Togliere il nastro alluminato dal motore per avere l’accesso ai
fori di inserimento e fissaggio della sonda
 Inserire il terminale in metallo “A” nel foro del motore e fissare
la flangia “B” con una vite autoperforante
 Inserire i terminali del cavo della sonda “C” nel morsetto della
centralina
A B
C
FORO
INSERIMENTO
SONDA (A)
FORO
FISSAGGIO
SONDA (B)
TERMINALI DEL
CAVO (C) DA
INSERIRE NELLA
CENTRALINA
DETTAGLIO
MOTORE
1
