KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
14
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
2.2.2. Sostituzione del ventilatore
ATTENZIONE!
TOGLIERE L’ALIMENTAZIONE 230 V SCOLLEGANDO LA
CENTRALINA DALLA PRESA DI RETE.
 Alzare lo sportello
 Nel caso la centralina sia alloggiata sul kit ventilatore, togliere
le viti di fissaggio e staccare i vari collegamenti elettrici.

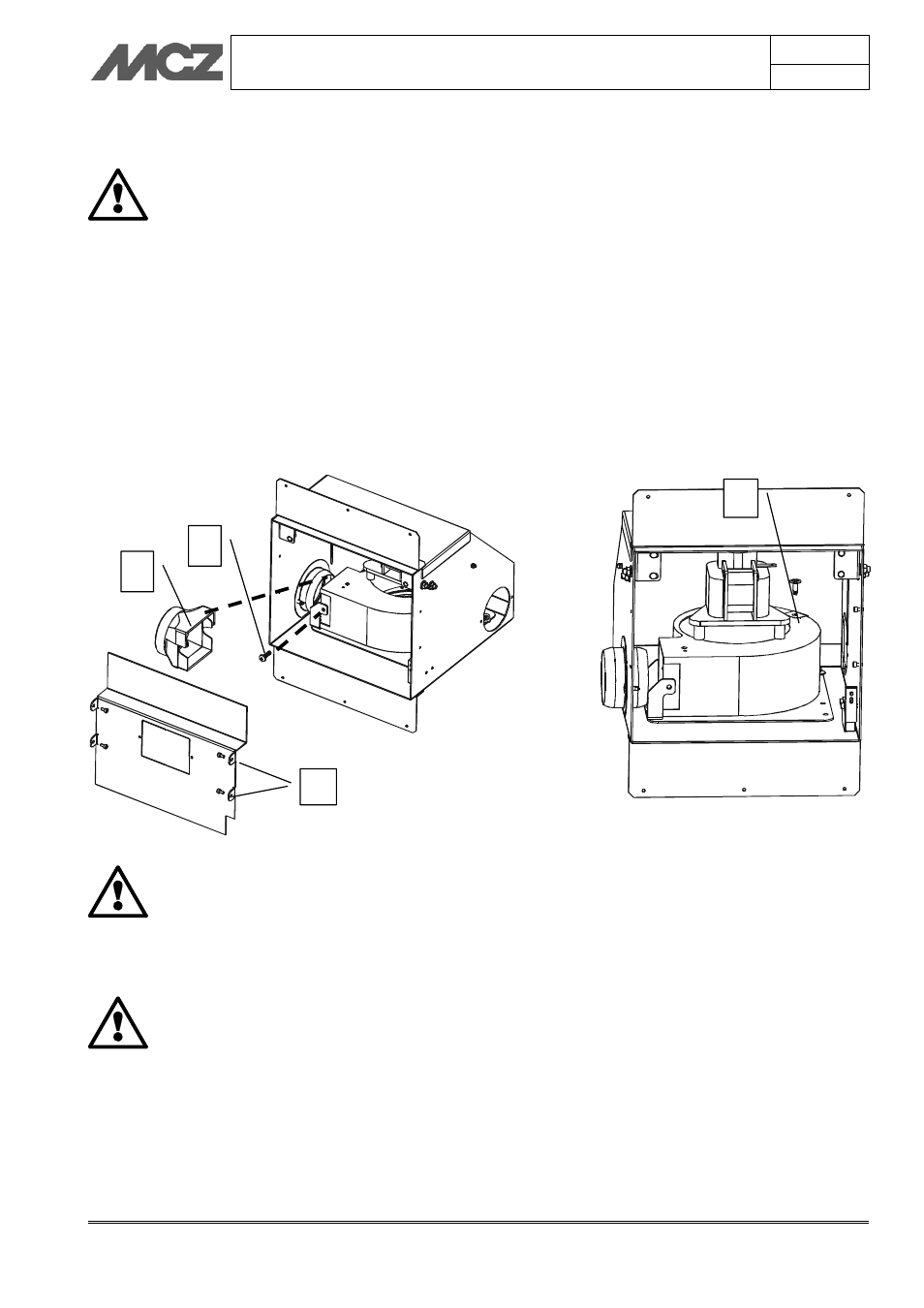

 Svitare le 4 viti “P” (due a destra e due a sinistra) e togliere il
pannello per avere l’accesso al ventilatore
 Togliere il manicotto in gomma “Q”
 Togliere la vite “R” nella parte davanti e la vite nella parte
dietro “S” in corrispondenza della staffa di fissaggio
 Togliere il faston di collegamento del ventilatore
 a questo punto è possibile estrarre il ventilatore e fare la
sostituzione
ATTENZIONE!
QUANDO SI STACCANO I CAVI FARE ATTENZIONE DI
METTERLI IN SICUREZZA.
SE CADONO ALL’INTERNO DEL RIVESTIMENTO NON SI
RIESCE A RECUPERARLI.
Importante!
Tutti i collegamenti elettrici devono essere effettuati
da personale qualificato secondo le leggi vigenti in
ogni Stato, utilizzando attrezzatura idonea e
rispettando lo schema indicato nel presente libretto.
Tutte le operazioni devono essere eseguite con il cavo
di alimentazione di rete 230V 50 Hz scollegato.
Mcz non risponde per danni a persone o cose dovuti a
collegamenti errati o uso improprio del dispositivo.
P
Q
R
S
