KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
25
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
SONDA (NTC)
SCATOLA DI
DERIVAZIONE
2.3.3.
Collegamento centralina elettronica
La centralina è dotata di faston per il collegamento di:
1. Alimentazione 230V (N)
2. Alimentazione 230V (L)
3. Attuatore vetro (UNL)
4. Ventilatori (FAN)
5. Luce (LAMP)
E’ provvista inoltre di morsetto a vite per il collegamento della sonda di
temperatura (6).
Predisporre una scatola di derivazione isolata nella quale effettuare i

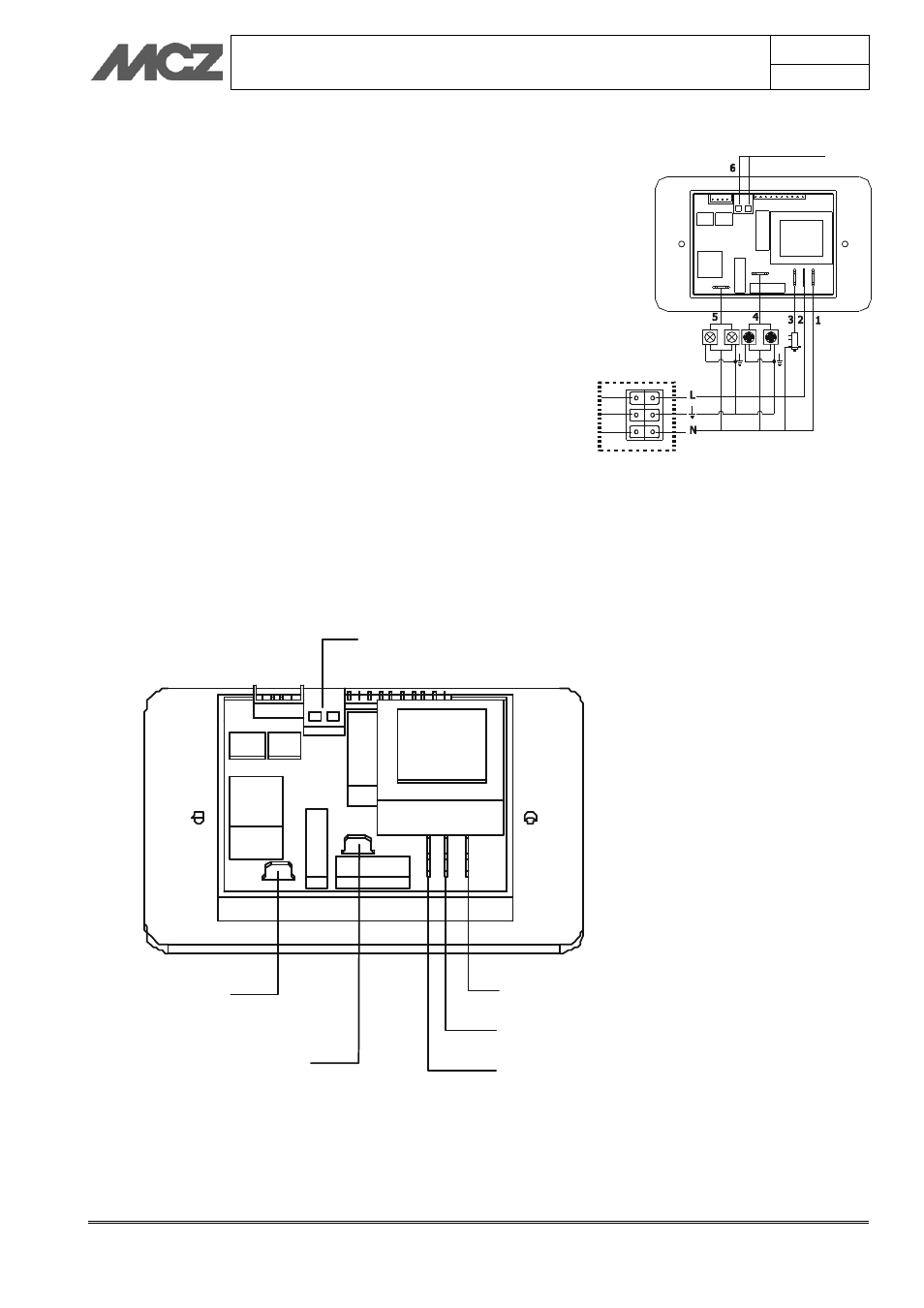

collegamenti alla linea secondo lo schema riportato in figura.
Collegare la fase dei ventilatori 1 e 2 al morsetto FAN sulla centralina.
Collegare la fase delle lampade al morsetto LAMP sulla centralina.
Collegare la fase dell’attuatore (quando previsto nella bocchetta) al
morsetto UNL sulla centralina.
Collegare il cavo di alimentazione della centralina (L N). Collegare la
sonda di temperatura (se si desidera il funzionamento automatico) al
morsetto a vite.
Fissare la centralina elettronica alla scatola d’incasso con le viti in
dotazione, quindi alimentare il prodotto.
SONDA
NEUTRO (Neutro/Blu)
FASE (Neutro/Marrone)
FASE ATTUATORI
(Bianco)
FASE VENTILATORI
(Nero)
FASE LAMPADE
(Blu)
