KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
10
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

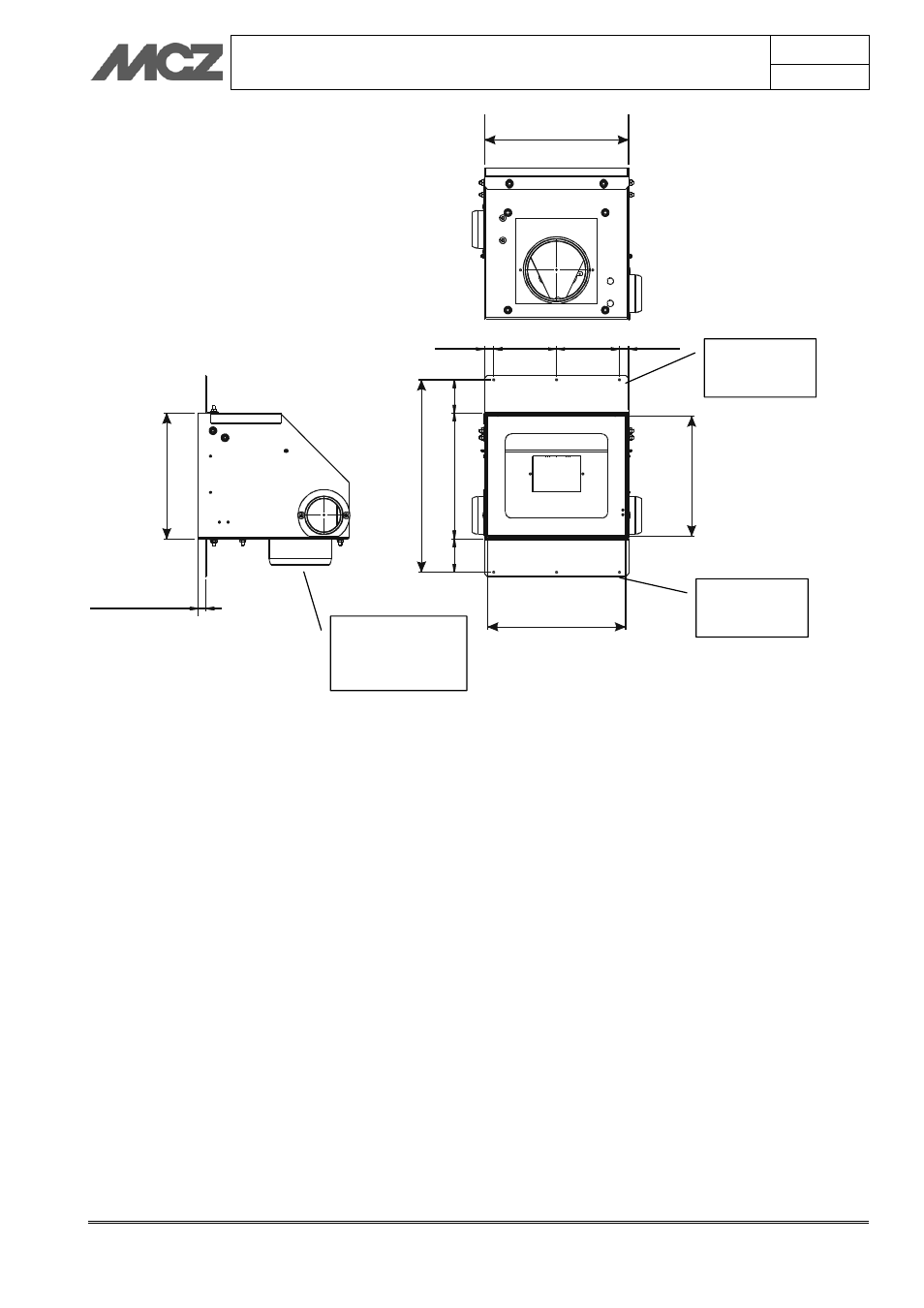

229*
14,5 100 100 14,5
53
53
30
6
1
91
**
220**
2
00
*
* MISURE FORO CARTONGESSO
** MISURE TAPPO IN CARTONGESSO
Min9-max15
2
00
*
 Preparare sulla parete all’altezza desiderata i fori per inserire il
kit ventilatore pari a 229 mm x 200 mm
 Inserire la struttura del kit dall’interno parete verso l’esterno e
fissarlo con le 3 viti sopra e le tre sotto, operazione da fare
prima di completare il rivestimento.
 collegare i cavi elettrici del ventilatore e metterli in sicurezza sul
fermacavi inserito all’interno del kit ventilatore (per evitare che
in caso di sostituzione del ventilatore i cavi cadano all’interno
del rivestimento) e controllare che i cavi non tocchino il rotore
del ventilatore
Collegamento
tubo per entrata
aria
Fori
fissaggio kit
Fori
fissaggio kit
