2.2.3. INSTALLAZIONE BOCCHETTA

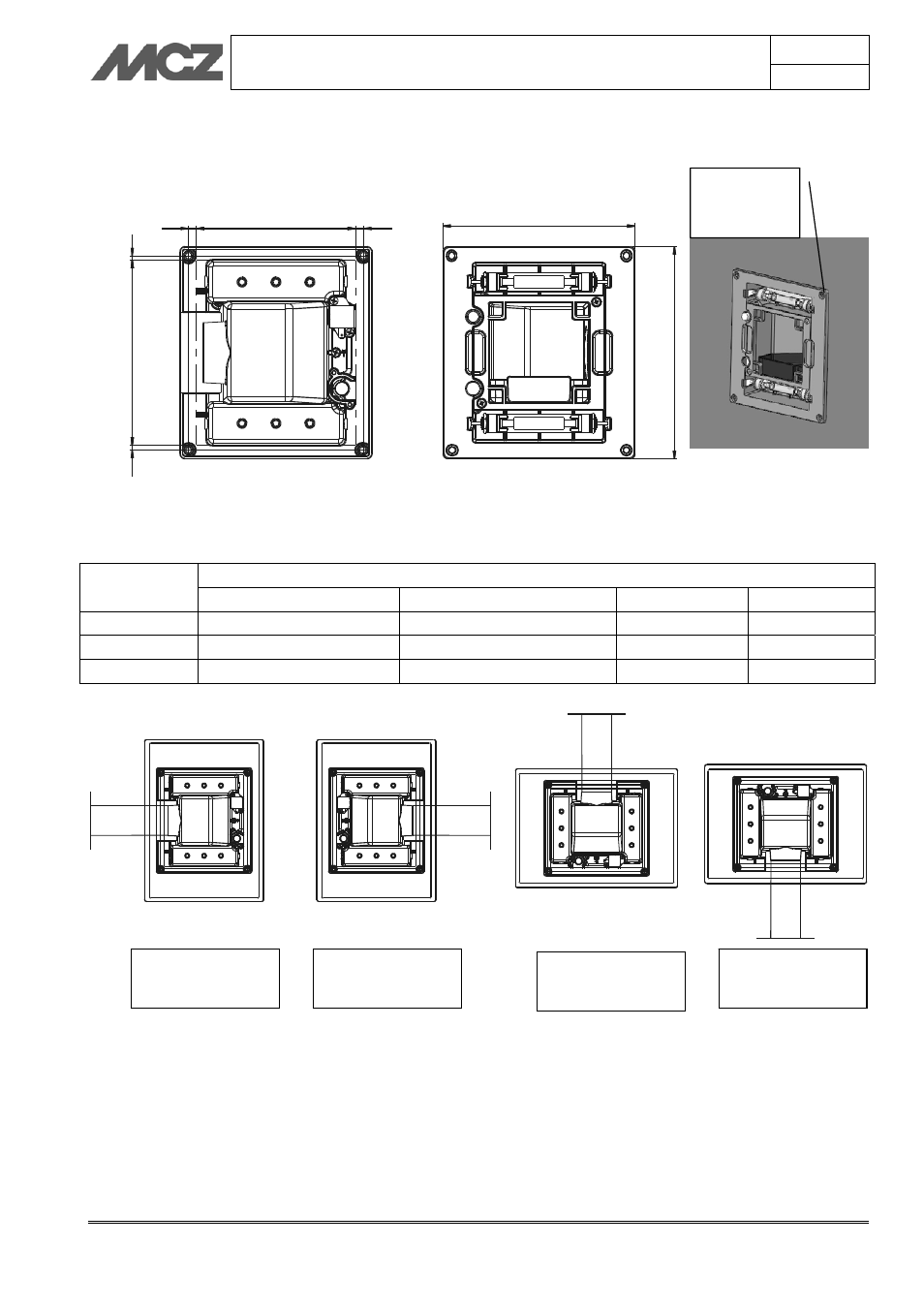

Dopo aver installato il kit ventilatore, predisporre un foro sulla parete di
160x185 per poter fissare il supporto bocchetta.
192
21
2
160
foro cartongesso
8
8
5
5
18
5
fo
ro
c
ar
to
ng
es
so
Il supporto bocchetta può essere posizionato in modo che la canalizzazione arrivi dall’alto, dal basso, da destra o
da sinistra per i modelli FLIP e FLOAT, mentre per GHOST può essere solo a destra e sinistra. A seconda di come
si vuole canalizzare è possibile mettere la vaschetta e l’illuminazione come illustrato dalla seguente tabella:
CANALIZZAZIONE
MODELLO
ALTO BASSO
DESTRA
SINISTRA
FLIP
Si (no luce-no vaschetta)
Si (no luce-no vaschetta)
Si
Si
FLOAT
Si (no vaschetta)
Si (no vaschetta)
si
Si
GHOST No
No si
si
FORO PER
FISSAGGIO
A PARETE
CANALIZZAZIONE
IN ALTO
CANALIZZAZIONE
IN BASSO
CANALIZZAZIONE
A SINISTRA
CANALIZZAZIONE
A DESTRA
