KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
23
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

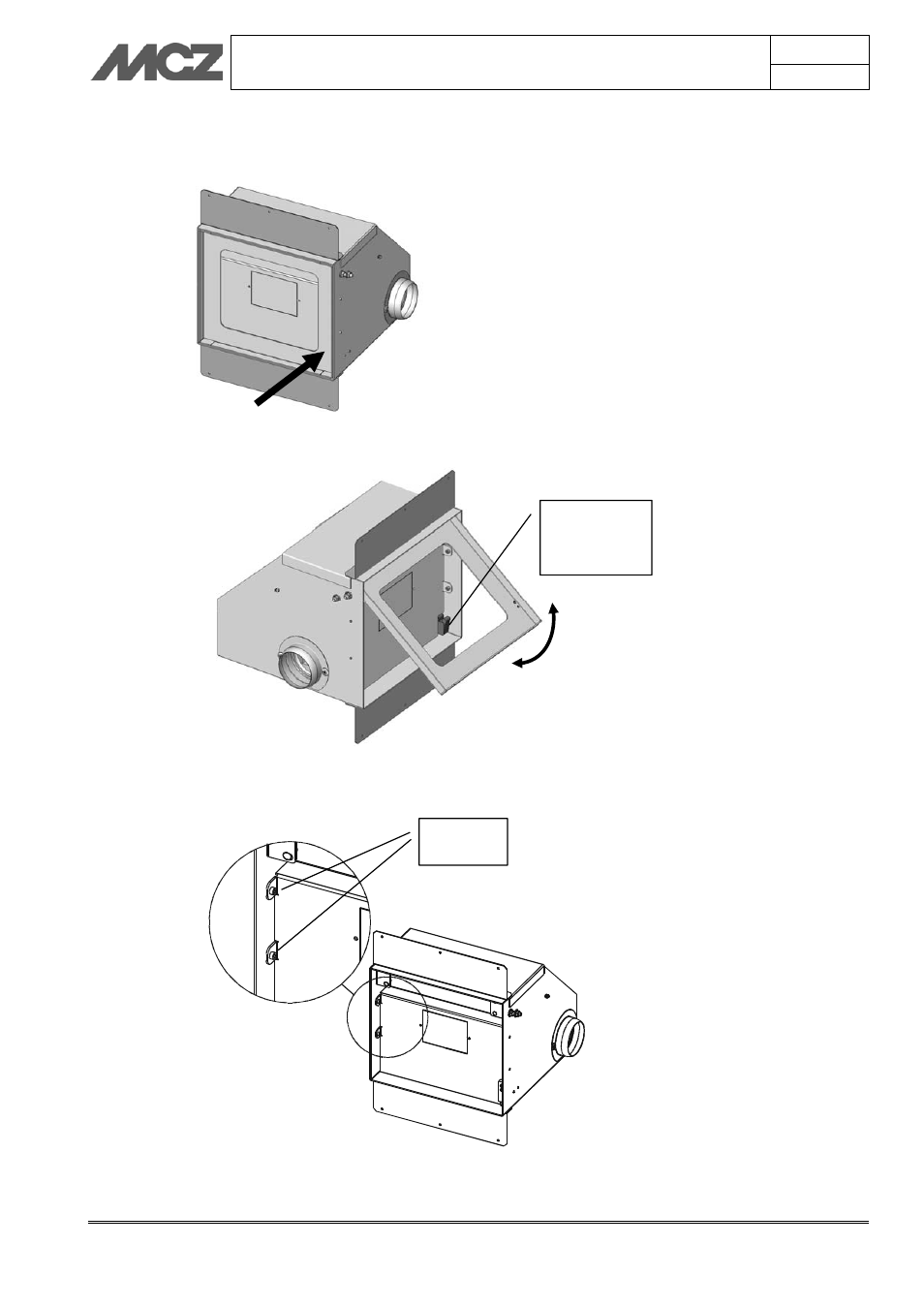

 Schiacciare con forza lo sportello verso l’interno in
corrispondenza dell’angolo in basso a destra del supporto
motore per permettere che lo stesso si sganci dal perno.
 Alzare lo sportello a 90° e spingere verso l’interno affinchè
si blocchi.
 A questo punto togliere le 4 viti M3 (due a destra e due a
sinistra) che bloccano lo sportello interno necessario per il
fissaggio della centralina
 Togliere lo sportello dal supporto motore e rompere il
semitrancio (battere con un martello in corrispondenza del
semitrancio ed eliminarlo)
VITI M3
PERNO DI
AGGANCIO
SPORTELLO
