2.2.1.1.

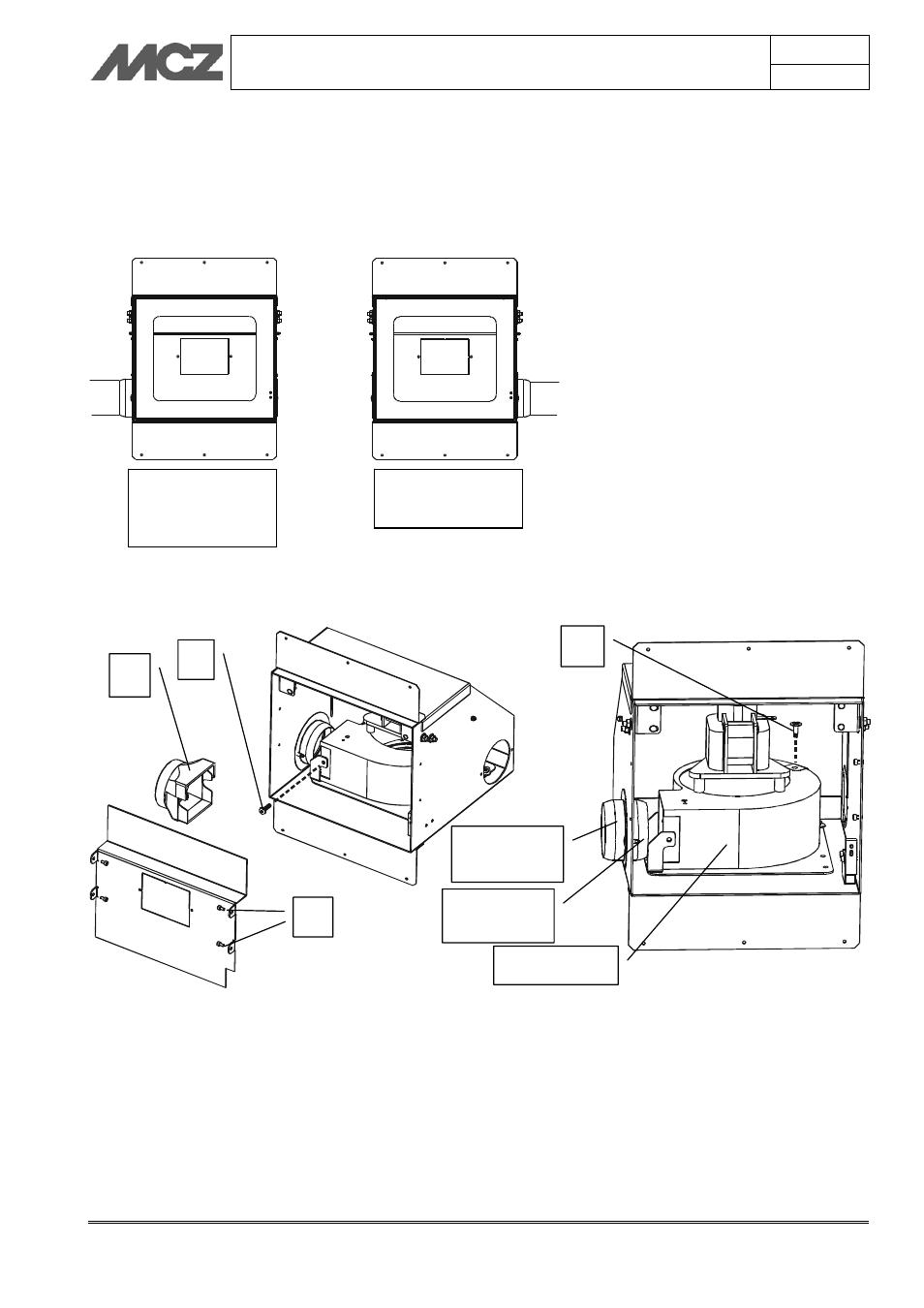

MODI DI INSTALLAZIONE DEL KIT SLIM
VENTILAZIONE FORZATA
E’ possibile installare il kit in modo tale che l’uscita dell’aria sia a destra
o sinistra.
Di serie il tutto è montato affinchè la canalizzazione dell’aria sia a sinistra, per portarla a destra agire come
segue:
 Alzare lo sportello esterno e togliere quello interno togliendo le 4 viti “P” (due a destra e due a sinistra).
 Togliere il manicotto in gomma “Q”.
 Togliere la vite “R” posta nella parte anteriore e la vite “S” posta nella parte posteriore.
 Togliere il ventilatore
 Togliere la piastra inferiore togliendo i 4 dadi.
CANALIZZAZIONE
A SINISTRA – DI
SERIE
CANALIZZAZIONE
A DESTRA
P
Q
R
S
VENTILATORE
FLANGIA
ESTERNA
FLANGIA
INTERNA
