KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
22
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
2.3.2.
Posizionamento della centralina elettronica
Predisporre la scatola da incasso “A” per l’installazione della centralina,
avendo cura di posizionarla il più lontano possibile dalla fonte di
calore, tenendo presente la lunghezza dei cavi forniti nel kit e
dell’eventuale sonda di temperatura.
Far passare tutti i cavi (alimentazione, ventilazione e attuatore)
attraverso la scatola da incasso “A” in modo da essere disponibili per il
collegamento. Collegarli ai morsetti posti sulla centralina (B) come
riportato nel paragrafo sotto.
A collegamenti avvenuti, inserire il corpo centralina e fissarlo con le
apposite viti in dotazione alla scatola da incasso “A”.
Inserire, infine, la placca in dotazione “E”.
Il corpo centralina, è predisposto per poter alloggiare placche AVE serie
SISTEMA 45 e VIMAR serie IDEA, di vari colori facilmente reperibili sul
mercato.
E’ consigliato installare la centralina a parete il più lontano
possibile dalla fonte di calore.
Nel caso di impossibilità di fissare la centralina a parete è possibile
sfruttare il supporto motore, in questo caso è preferibile lasciare aperto
lo sportello per raffreddare la centralina ed avere un riscontro visivo
della velocità impostata dalla ventilazione.
 Inserimento centralina sul supporto motore
Per inserire la centralina sul supporto motore è necessario eseguire
le seguenti operazioni:

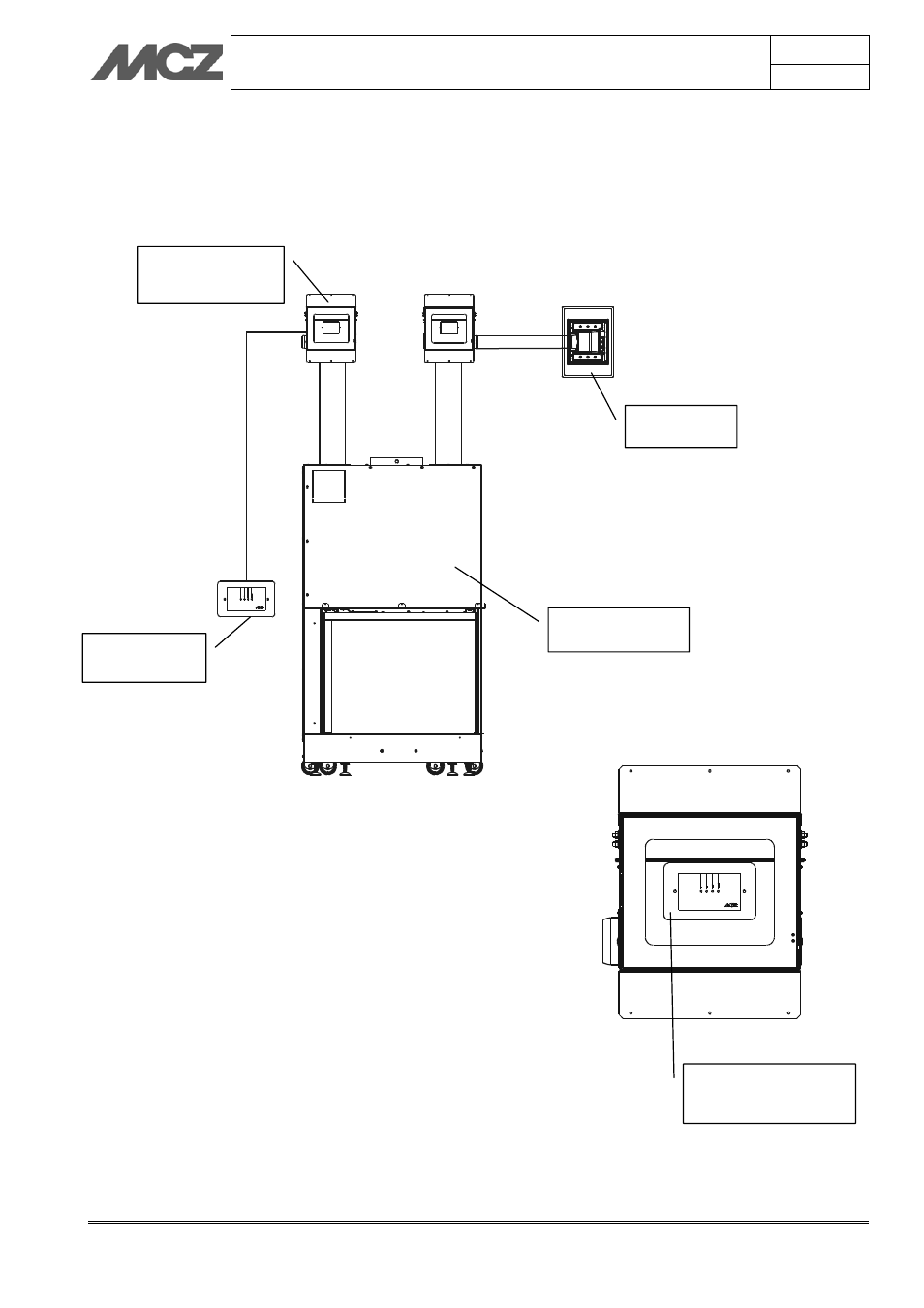

CENTRALINA
BOCCHETTA
KIT
VENTILATORE
TERMOCAMINO
Centralina fissata sul
supporto motore
