SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione SB12-17-IA-it-52 39
6.3 Autotest secondo la norma DK 5940, Ed. 2.2 (solo per l'Italia)
6.3.1 Avvio dell'autotest
È possibile avviare la verifica dei tempi di disinserzione picchiettando sul coperchio dell'involucro. È
necessario impostare la configurazione specifica per Paese dell'inverter su Italia (IT/DK5940) o
"trimmed". Per la verifica dei tempi di disinserzione procedere come segue:
1. Collegare il generatore FV all'inverter. L'inverter può avviare l'inizializzazione solo se il
generatore FV produce energia sufficiente. Non è quindi possibile effettuare la verifica dei
tempi di disinserzione durante la notte.
2. Collegare il lato CA dell'inverter. A tal fine è necessario realizzare il collegamento CA
(connettore CA o collegamento diretto) e/o inserire l'interruttore di protezione della linea di
alimentazione di rete (fusibile o interruttore automatico).
3. L'inverter si trova ora nella fase di inizializzazione, vale a dire, sono accesi simultaneamente
tutti e tre i LED.
Avviare l'autotest immediatamente dopo lo spegnimento dei tre LED, picchiettando 1 volta
sul display dell'inverter..

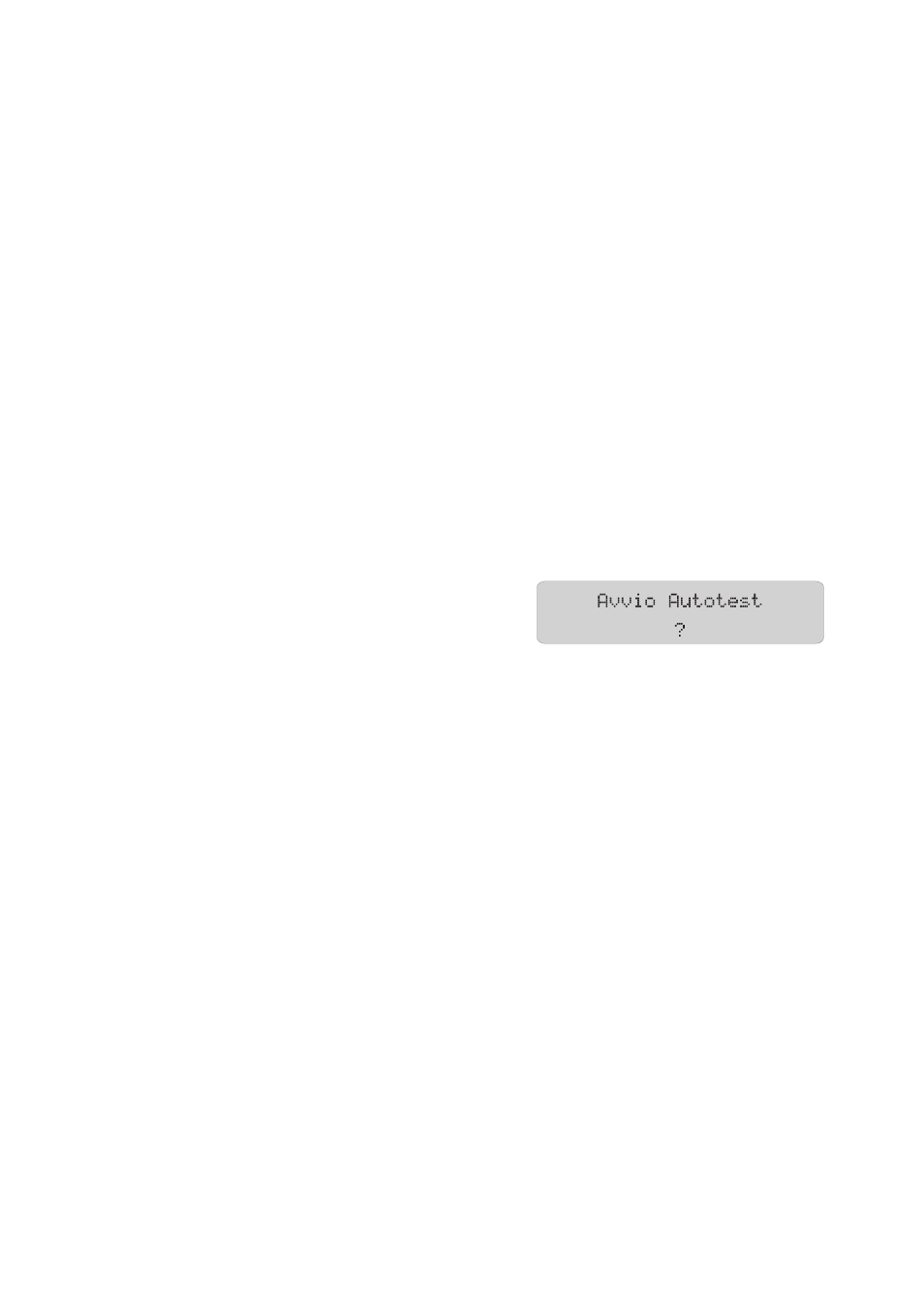

4. Sul display viene visualizzato un messaggio che
richiede se avviare la sequenza di test. Picchiettare
di nuovo entro 30 secondi sul display per
confermare.
Dopo aver avviato la sequenza di test, l'inverter verifica uno dopo l'altro i tempi di disinserzione per
sovratensione, sottotensione, frequenza massima e frequenza minima. Durante i test l'inverter
visualizza sul display i valori descritti nel capitolo 6.3.2 "Sequenza dell'autotest" (pagina 39).
6.3.2 Sequenza dell'autotest
Prendere nota dei valori visualizzati durante l'autotest. Tali valori devono essere registrati in un
apposito protocollo di test. I risultati dei singoli test vengono visualizzati per 3 volte consecutive. Ogni
messaggio viene visualizzato per 10 secondi sul display. Se si picchietta sull'inverter durante la
sequenza di test, l'inverter non reagisce.
L'autotest modifica il valore limite di disinserzione superiore e inferiore di ciascuna funzione di
protezione in modo lineare con una variazione di 0,05 Hz/s e 0,05 Vn/s per il controllo della
frequenza e della tensione. Se il valore misurato effettivo non rientra nell'intervallo consentito (valore
soglia di disinserzione modificato), l'inverter si scollega dalla rete. In questo modo l'inverter determina
il tempo di risposta ed effettua l'autotest.
